Übersicht der GPS Befestigungsmöglichkeiten (die Schellen sind leicht, weil aus Kunststoff gefertigt)
|
|
Befestigungen am Lenker
- eTrex, GPS12, eMap, PDA, Alan, Magellan - GPS 60+62 immer mit 4 Dämpfern -
Standarddurchmesser: 12,0 mm oder 22,0 mm. (andere Mehrpreis) - Bitte genaues Maß aufgeben - z.B. 28,6 mm!
Bei Schellen in verstärkter Ausführung, haben die Dämpfer ein beidseitiges Innengewinde (keine Muttern), sondern elegante Senkschrauben.
|
|
Richt-
preis
|
Info Bilder - >> klicken
Zurück - mit >> Browserpfeil <<
|
|
ab
7€
|
|
Art. Bez.
L0D
SHOP
|

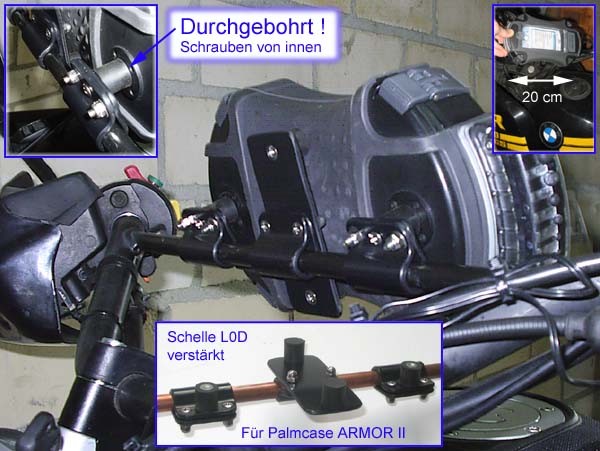

Einfachste Befestigung überwiegend für Eigenkonstruktionen.
41mm breit - für wasserdichte Boxen o.ä. - siehe Infobild
|
|
9 €
|
|

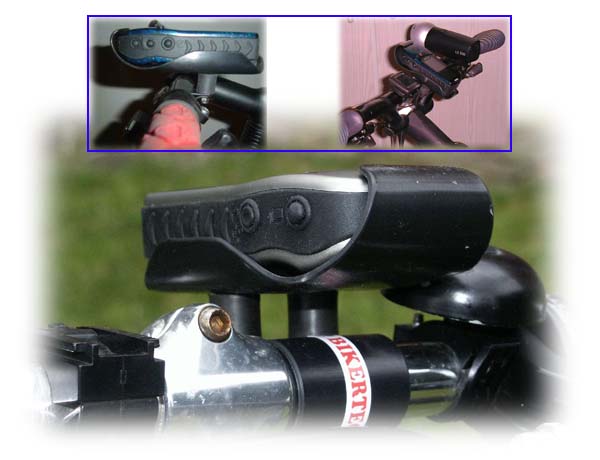

L2D
SHOP
|
Wie vor, jedoch mit zwei 15x15mm Gummidämpfern.
Für Geländeeinsatz ist eine Schelle mit mehr Dämpfern zu empfehlen.
Diese Schellen fertigen wir für viele Durchmesser (auf 0,2mm genau angeben !)
|
|
15 €
19 €
|
|
L3D
SHOP
|
Für Geko, eTrex, eTrexC, eMap und GPS12
Mit drei 10 oder 15x15 mm Gummidämpfern. -

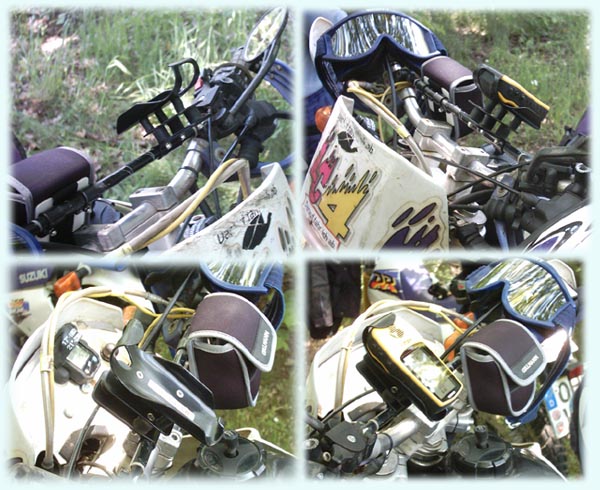

Auch für Geländeeinsatz zu verwenden. z.B. mit Adapter AP1 (6 Dämpfer)
Standarddurchmesser: 12,0 mm oder 22,0 mm. (andere Mehrpreis)
Verstärkte Ausführung lieferbar. Auslaufmodell
|
|
18 €
30 €
|
|

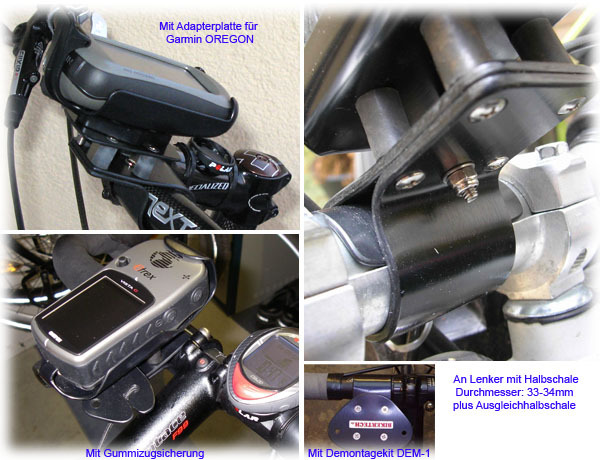

L4D
SHOP
|
Wie vor, auch für GPS60, Quest und viele Handyschalen. Jedoch mit vier 10 mm dünnen Gummidämpfern. Am besten zum Fahrer zeigend montieren
Diese verstärkte Ausführung wird sehr oft eingesetzt.
Auch in 3cm längerer Ausführung als Artikel L4D-L lieferbar.
|
|
19 €
35 €
|
|

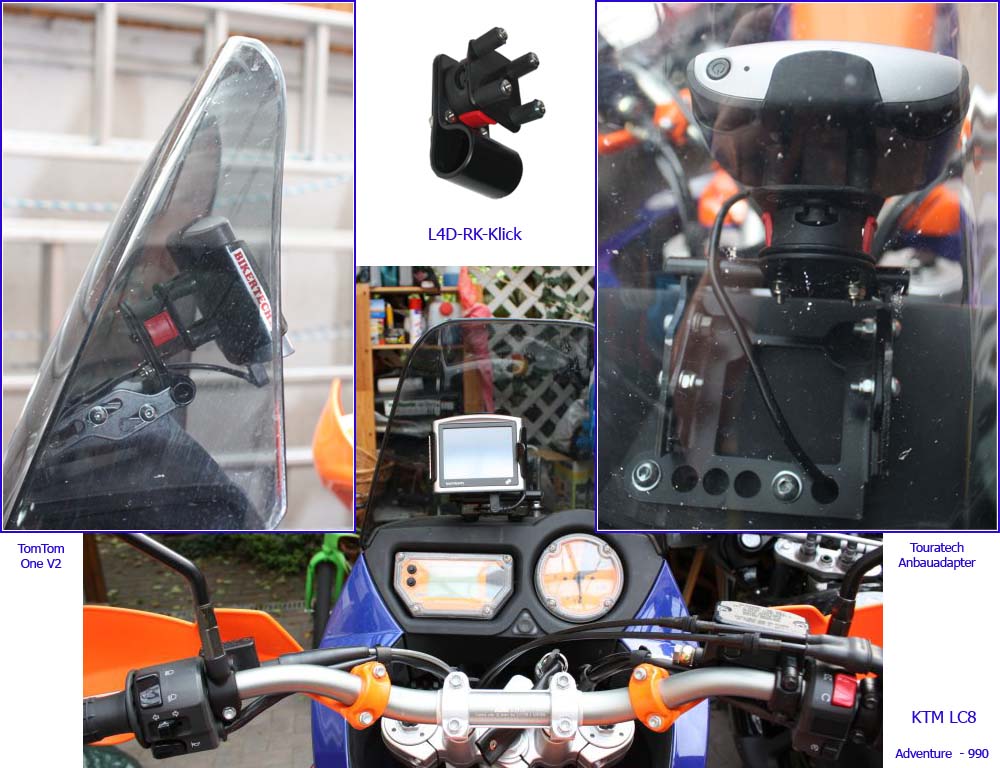

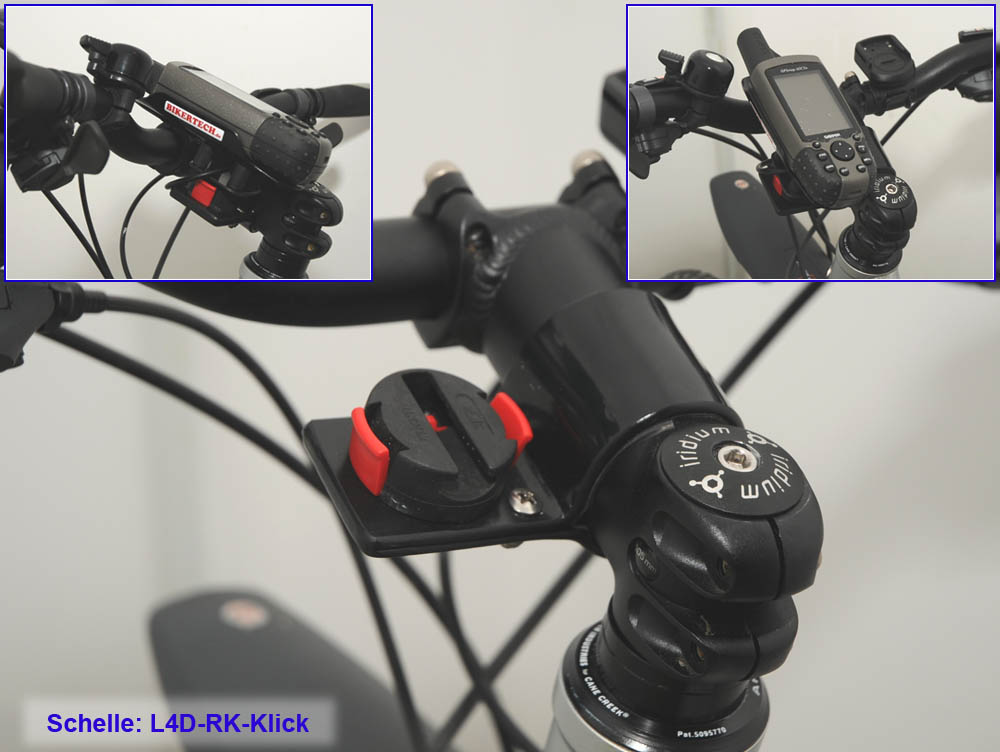

L4D mit
RK-Klick
SHOP
|

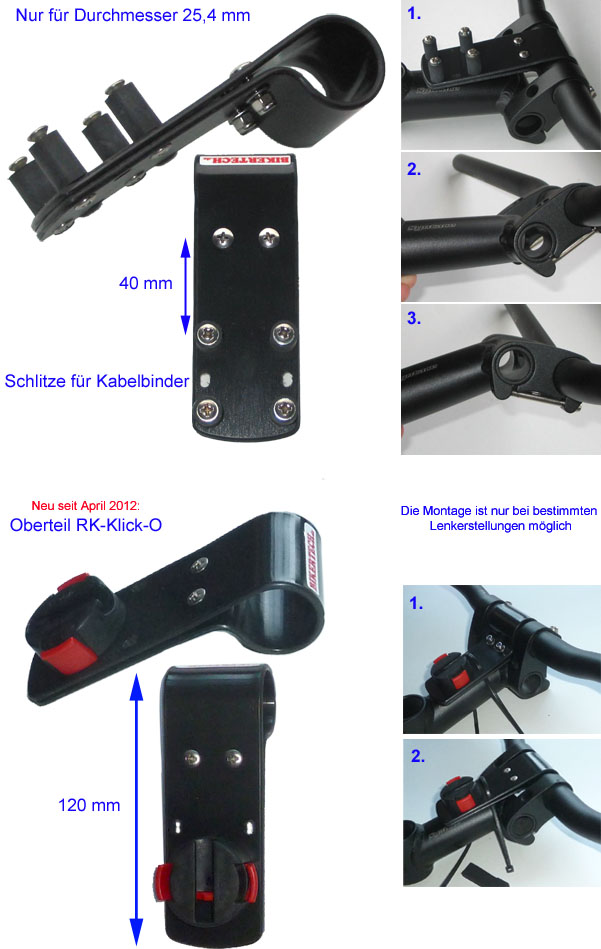

NEU: Schelle im Wunschdurchmesser bis 34mm mit Klickbefestigung. Klickteil von Rixen & Kaul. In 90 Grad Schritten montierbar. Oberhalb oder unterhalb der Schelle. Damit sehr variablel ! - Auch seitlich am runden Vorbau.
Dämpferoberteil einzeln - auch mit anderen Abständen für PDA Schalen
|
|
23 €
33 €
|
|

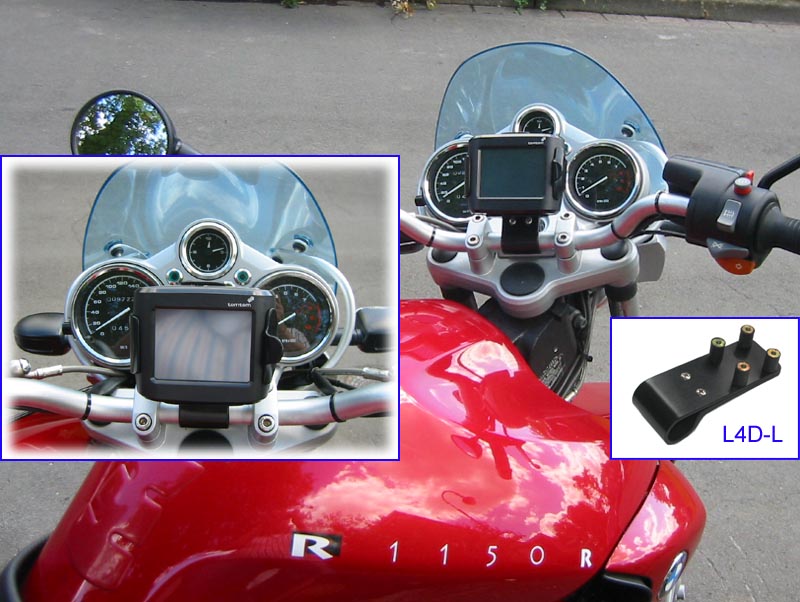

L4D-L
SHOP
|
Wie L4D-Schelle, aber um 3cm länger. Auch oben ungebohrt bestellbar, um Klickbefestigungen wie RK- oder RI- oder DEM- Systeme o.ä. zu montieren. Verstärkte Ausführung. in allen Durchmessern bis ca. 34 mm.
- nur 2 Klemmschrauben
Tipp: Je kürzer, desto ruhiger liegt das Gerät !
|
|
18 €
31 €
|
|
L4D-P
SHOP
|
Schelle aus dem PDA Selbstbausatz mit 4 dünnen Gummidämpfern.
Verwendung für die Klickadapter Art.1642 mit 4-Lochraster + Gelenke
Auf die biegsamen Gummidämpfer kann man z.B. ein Gelenk, oder eine Adapterplatte montieren. 29x38mm oder 30x38 mm oder 28x40 mm
|
|
ab
31 €
|
|

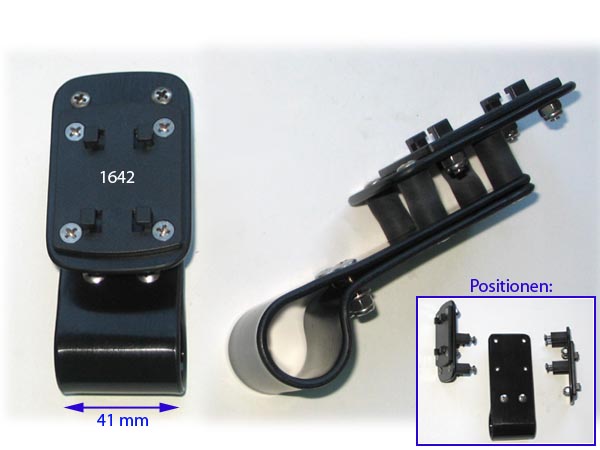

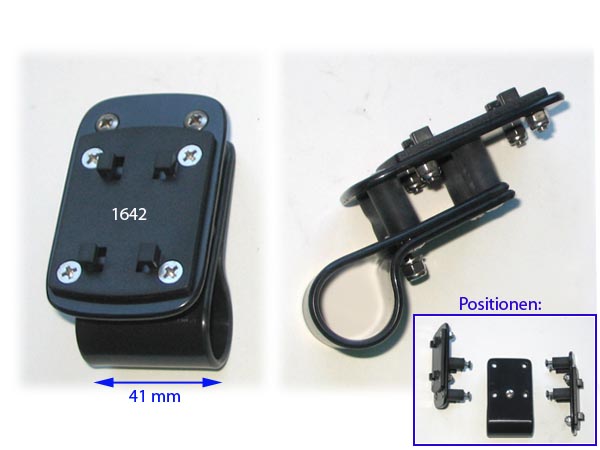

L4D-1642
SHOP
|
Schelle bei der ein Klickadapter Art. 1642 auf einer Platte montiert ist.
Damit noch universeller einsetzbar (vor / zurück montierbar).
Auch eine 3cm längere Ausführung ist lieferbar. siehe L4D-L-1642
Diese Schelle ersetzt zukünftig die Schelle L4D-P
|
|
31 €
|
|
L4D-Klick
SHOP
|
Schmale Schelle mit Unterlegegummies (Fab. Richter). Variabel von 22 - 26 mm
Mit 4-Loch Raster. Platte mit Gummidämpfung aufklickbar.
Verschiedene Dämpferabstände möglich: 28_28 mm oder 18_30 mm
|
|
ab
23 €
|
|
YAK300-
Schelle
SHOP
|
Schelle mit einem Bohrungsabstand der Dämpfer, der genau zu den originalen PDA Schalen (Klick- Schiebeschalen) passt.
Also ca. 18 mm horizontal und ca. 30 mm vertikal. Zur Verstärkung der Schale für oben und unten, gibt es unterschiedliche passgenaue, gefräste Platten.
|
|
Seitenanfang
|
|
Befestigungen am Vorbau
Im Durchmesser nach euren Wünschen
|
|
34 €
|
|
RK-Klick-1
SHOP
|

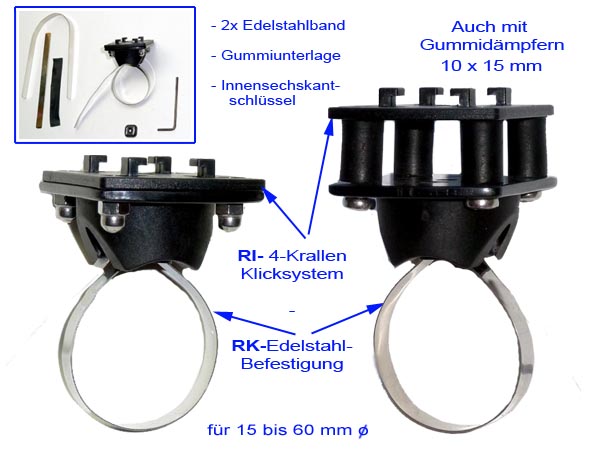

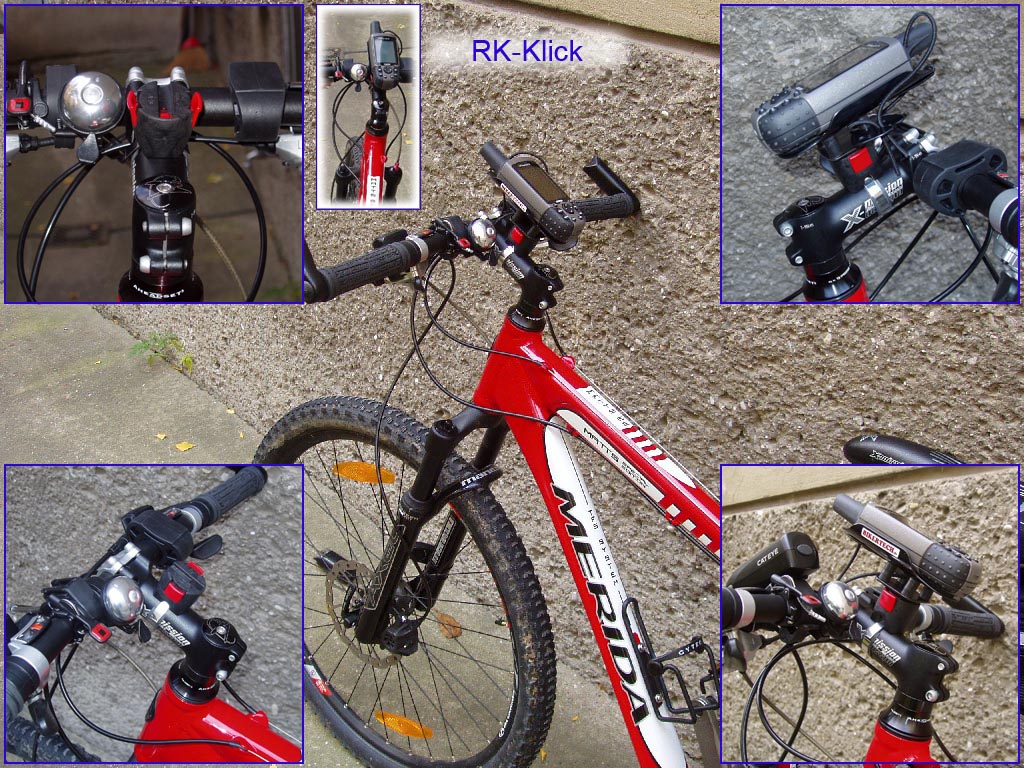

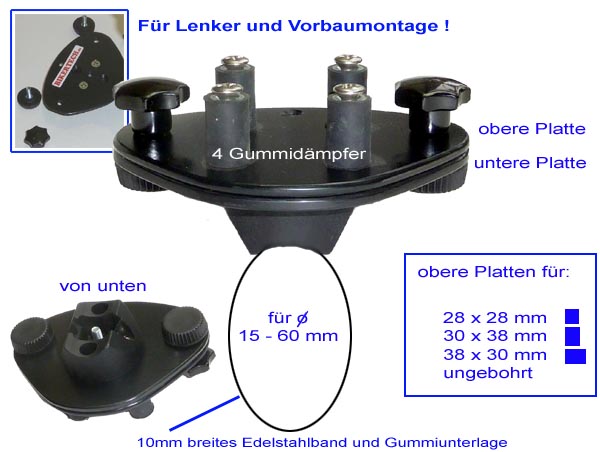

Schelle mit Klickbefestigung von Rixen & Kaul für 15 - 60 mm geeignet.
Oberteil mit 4 Dämpfern - 90 Grad drehbar - auch am Lenker zu verwenden !
Flaches Edelstahlband umspannt alle Formen von Vorbauten (Polstergummi)
Ideal, für GPS an mehreren Fahrzeugen - Teile auch einzeln erhältlich
Neigung ist leider nicht möglich - Einer unserer meistverkauften Artikel !
|
|
ab
19 €
|
|

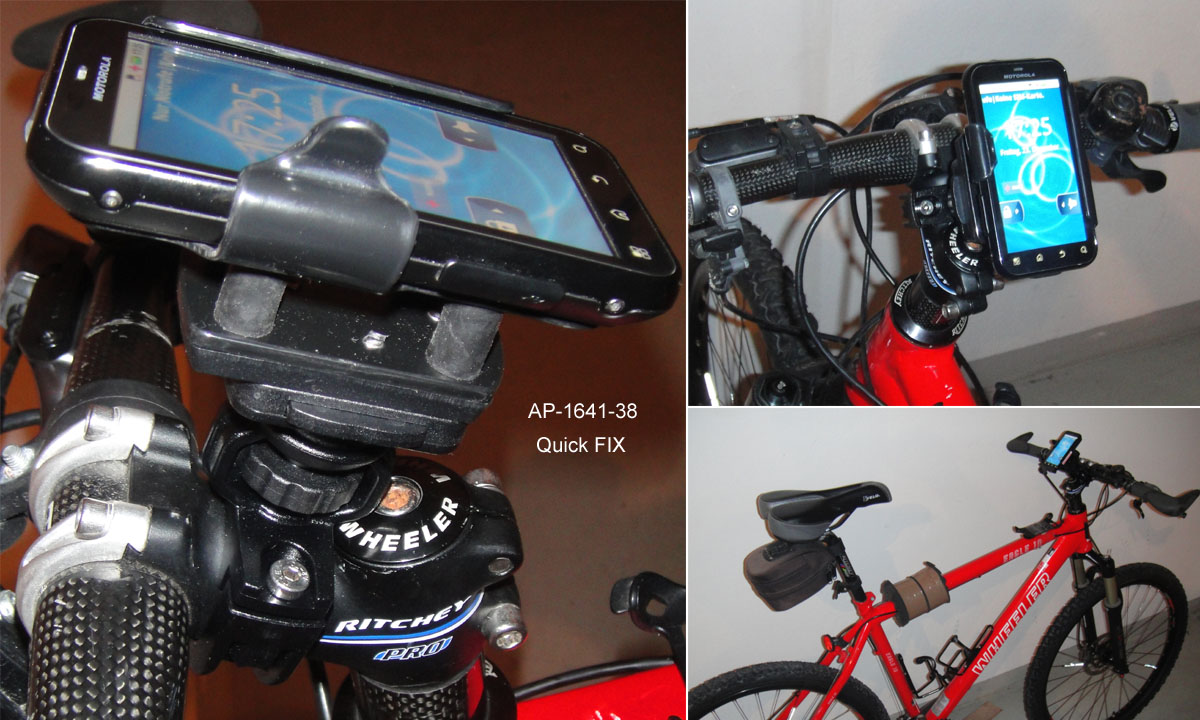

167x-4QF
SHOP
|

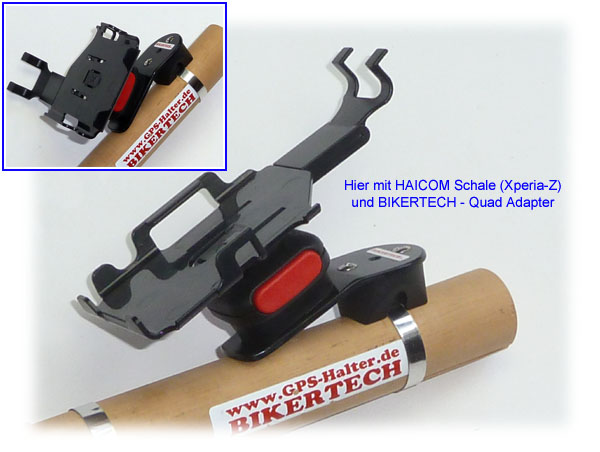

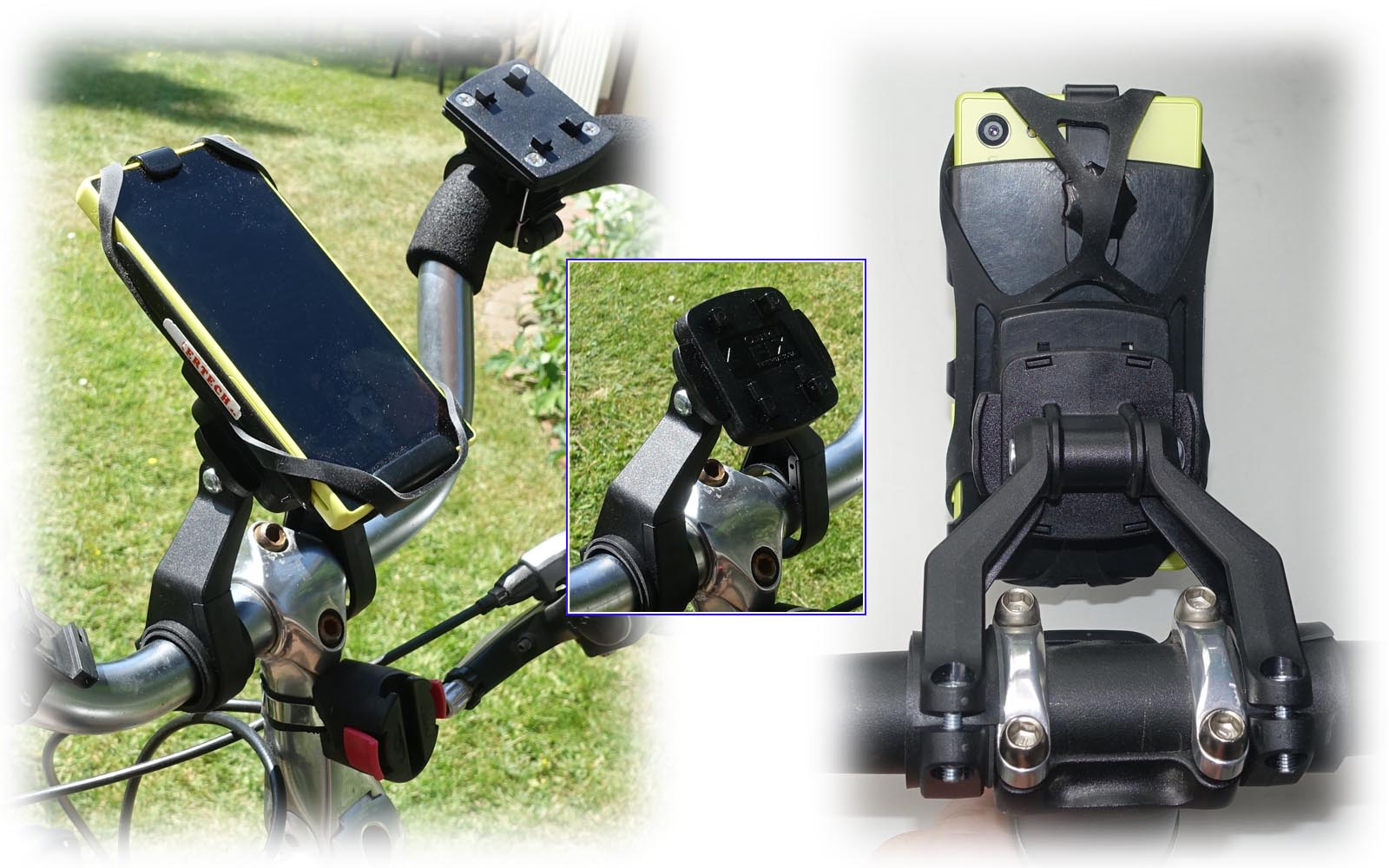

NEU: Schelle mit 4 Krallen Klicksystem von RICHTER - leicht zu betätigen !
Das neue sog. Quick FIX System (4QF) findet man auch an anderen Haltern wieder (Saugnapf usw.).
Diese Schelle passt am 22mm Lenker und am Vorbau bis 32 mm Breite 35mm Höhe ! Div. Ausgleichsstücke und Gummifolie werden mitgeliefert.
Nicht unbedingt für harten Offroadeinsatz zu verwenden.
Wir bieten auch Adapter mit Gummidämpfern an wie AP-1641-38
|
|
31 €
|
|
VSS-RK-FIX
SHOP
|

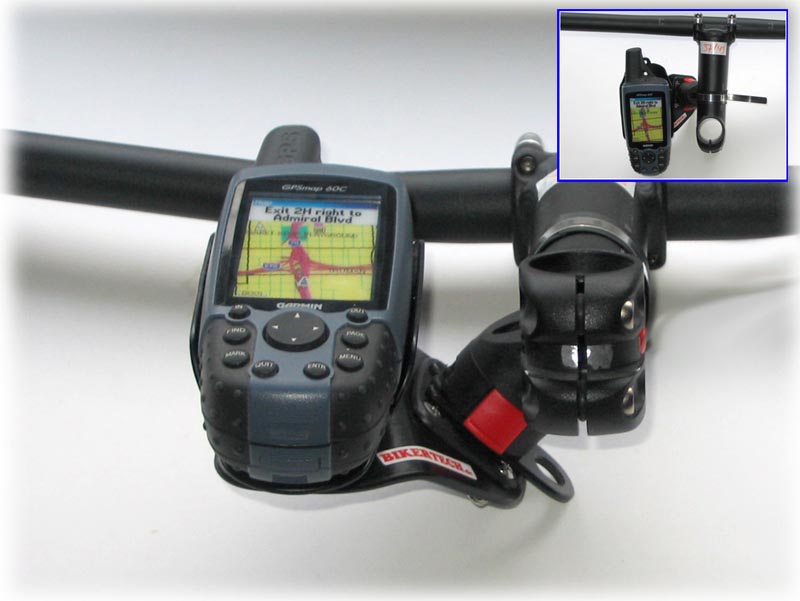

Schelle mit leichter Neigung und RK-Klicksystem. - sehr flacher Aufbau.
Für die seitliche Montage immer links am Vorbau mit ca. 7,5cm Versatz.
Besonders geeignet für Rennräder. Sehr leicht und stabil !- Höhenvergleich
Zusätzlich ist das Unterteil mit dem Edelstahlband erforderlich.
|
|
33 €
|
|

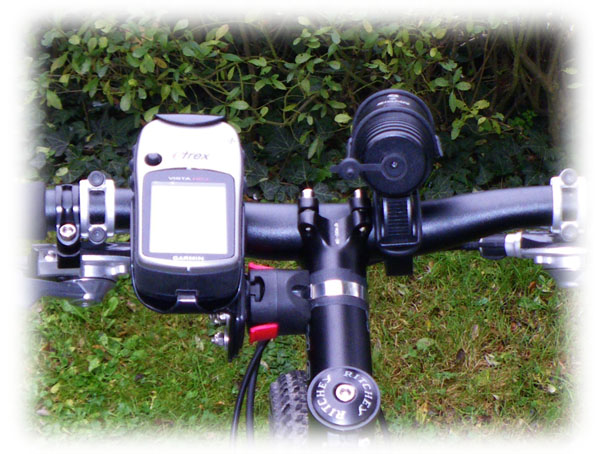

VSS-RK-VAR
SHOP
|
Schelle mit variabler Neigung und RK-Klicksystem. - flacher Aufbau.
Für die seitliche Montage am Vorbau - 8cm Versatz. Für links oder rechts.
20mm flacher als die RK-Klick-1 Schelle. Und ebenfalls sehr stabil !
Zusätzlich ist das Unterteil mit dem Edelstahlband erforderlich.
|
|
ab
39 €
|
|
VSO
SHOP
|
Mit 5 Dämpfern Für Durchmesser von 30 bis max. 38 mm
Seitliche Befestigung am Vorbau, oder Gabelbaum - Fixierung mit Kabelbinder
|
|
+5 €
+5 €
|
|
Optionen
für
V4-Schellen
|

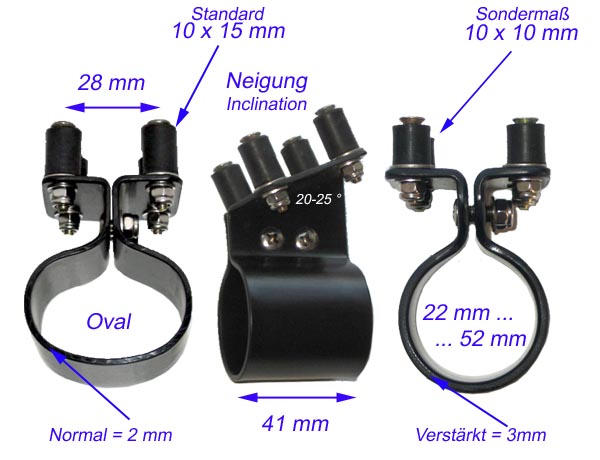

Bei den V4- Vorbauschellen ist eine Neigung von ca.25°, oder auch eine
ovale Form (Breite + Höhe angeben - Foto?) gegen Aufpreis erhältlich.
|
|
ab
36 €
|
|
V4
SHOP
|
- 4 Dämpfer von 15 mm Höhe (In 10mm Höhe bitte anfragen)
Für extremen Geländeeinsatz ist diese Schelle auch in verstärkter Ausführung erhältlich. Beim GPS 60 sollte die verstärkte Ausführung eingesetzt werden
- Dies ist die bevorzugte Schelle für Mountainbiker und in Durchmessern bis 60 mm auch für Liegeräder geeignet. Auch mit Neigung oder in oval lieferbar.
|
|
ab
42 €
|
|

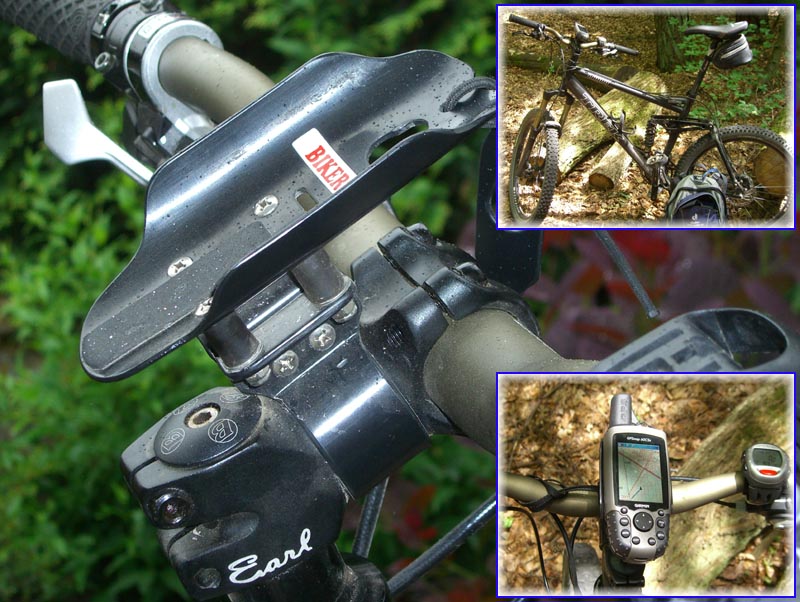

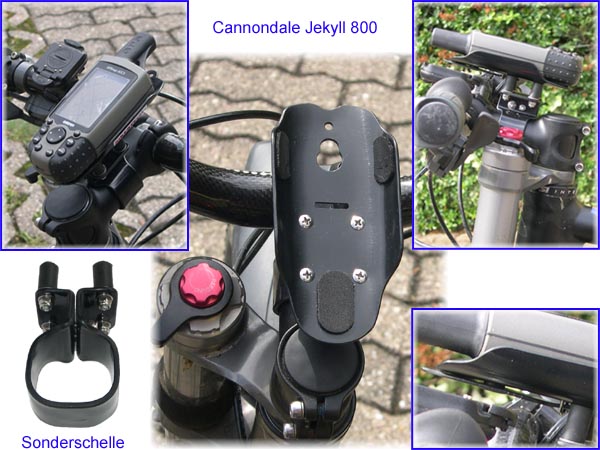

V4-27
SHOP
|
4 Dämpfer von 15 mm Höhe (In 10mm Höhe bitte anfragen) - Höhenvergleich
Diese Schelle ist im Klemmbereich nur ca. 28 mm breit und in verstärkter Ausführung gefertigt. Neigung und ovale Formen sind möglich
|
|
ab
38 €
|
|
VE
SHOP
|
Wie vor. Bitte exakte Maße angeben - Vorbau Fotos sind vorteilhaft.
Ausgleich durch Unterlegen von Gummifolie möglich.
Auch in verstärkter Ausführung erhältlich.
|
|
ab
35 €
|
|

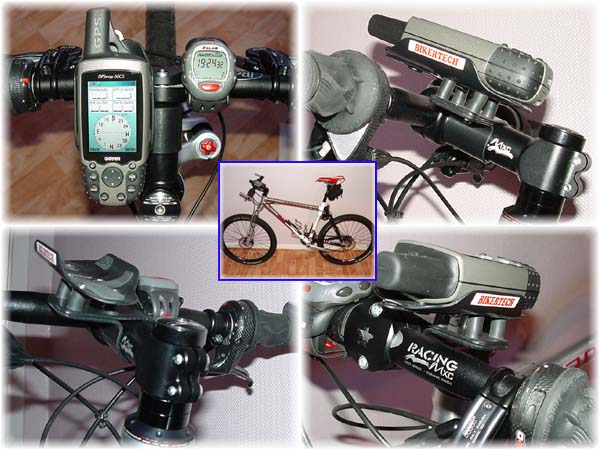

VSS
SHOP
|
Für die seitliche Befestigung am Vorbau.
Für Geko, eTrex, Quest und GPS60. Mit entspr. Adapter auch für andere Geräte.
Immer verstärktes Material, auch verlängert, oder verdreht mit Neigung - dann aber nicht so stabil. Besser wäre VSS-RK-FIX
|
|
ab
49 €
|
|

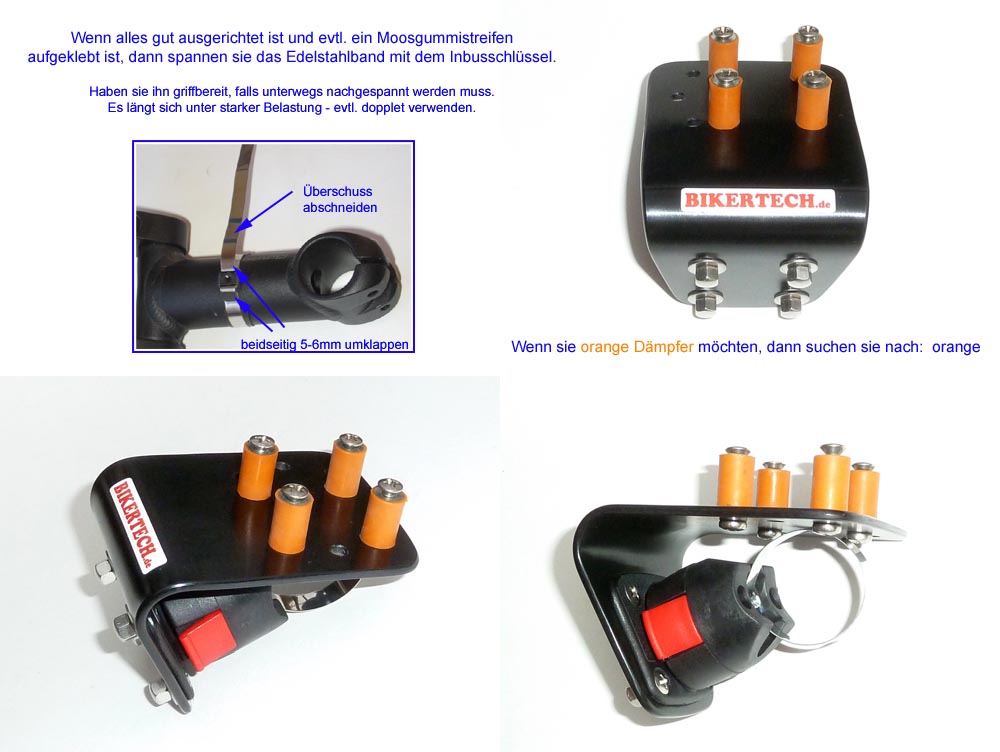

VSS-RK-90
SHOP
|

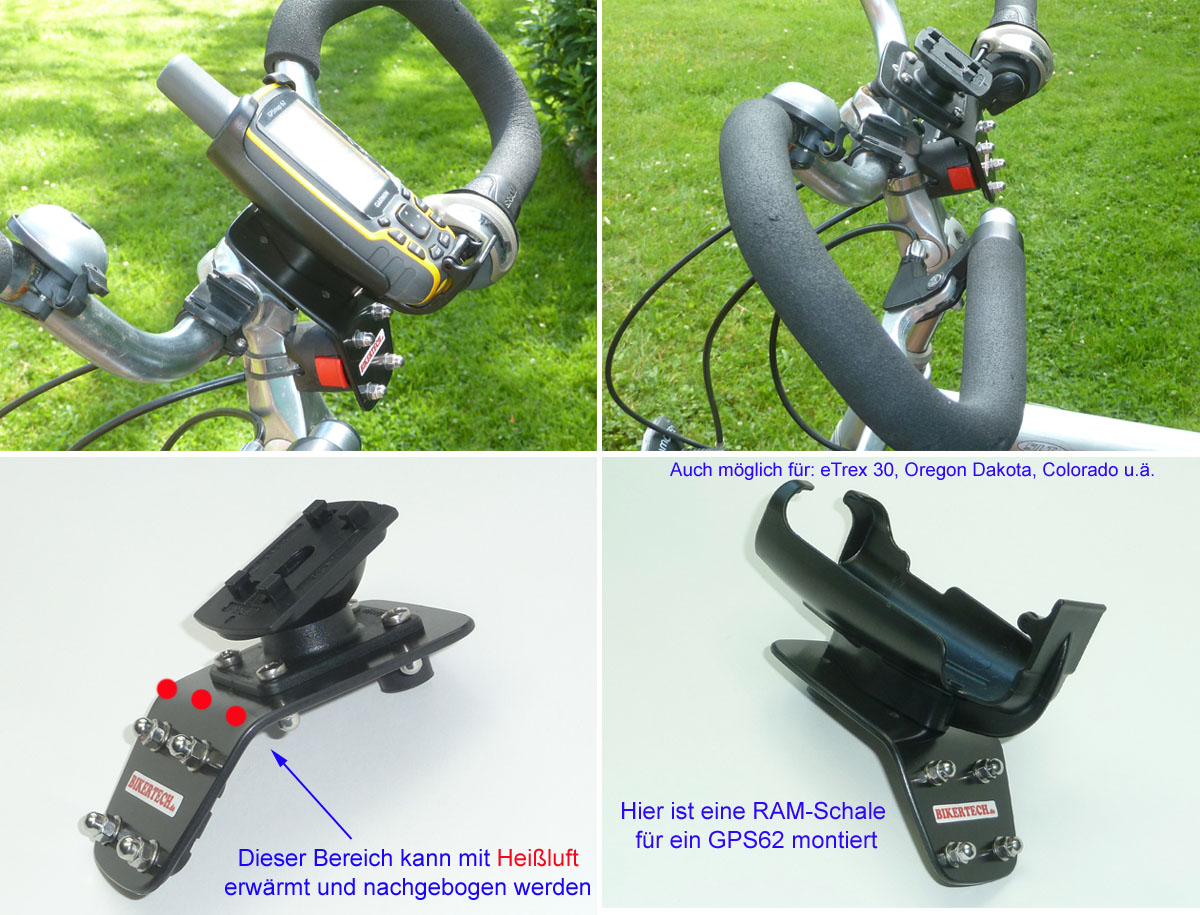

Für die seitliche Befestigung am Vorbau. Sehr flache Schelle.
Achtet auf die Neigung ! - passt sich der Neigung des Vorbaus an.
Verschiedene Lochabstände. Richter Klickadapter wie 1642 ist montierbar.

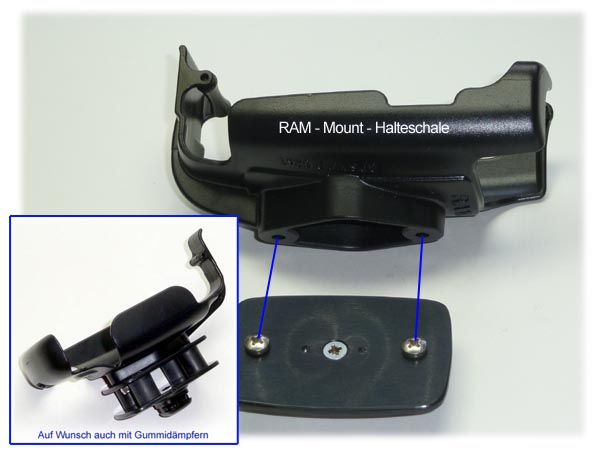

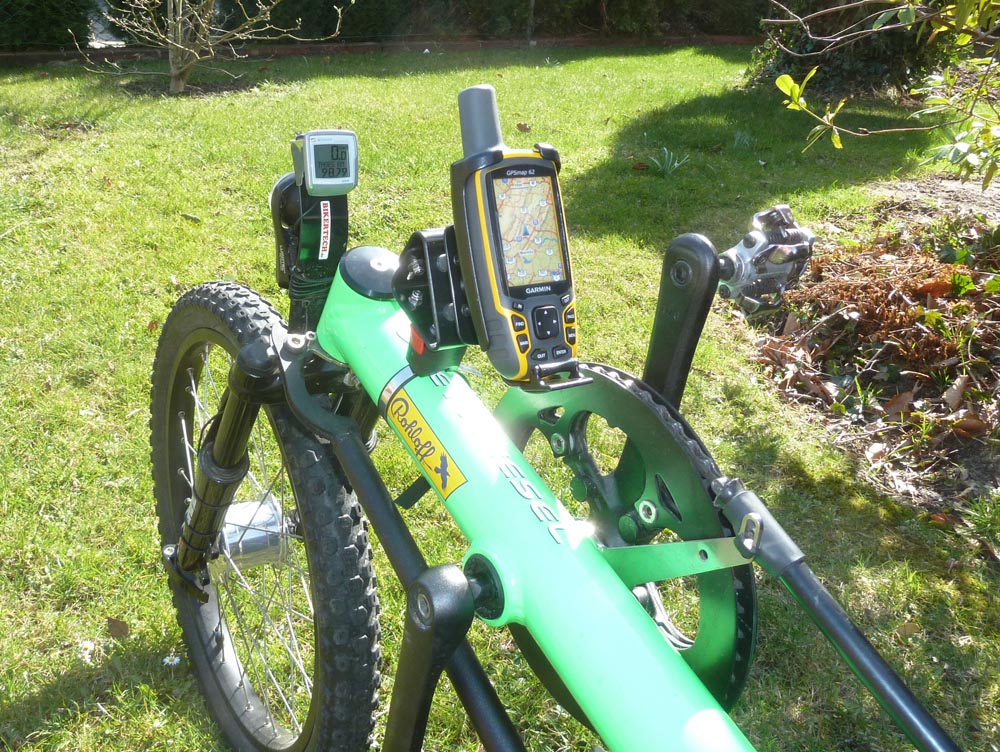

Auch für einige RAM-Mount Schalen geeignet. GPS62 + iPhone + Oregon u.ä.
Wollt ihr keine Dämpfer? Dann bestellt: OHNE-4D, oder WEICHE-4D
|
|
ab
19 €
|
|

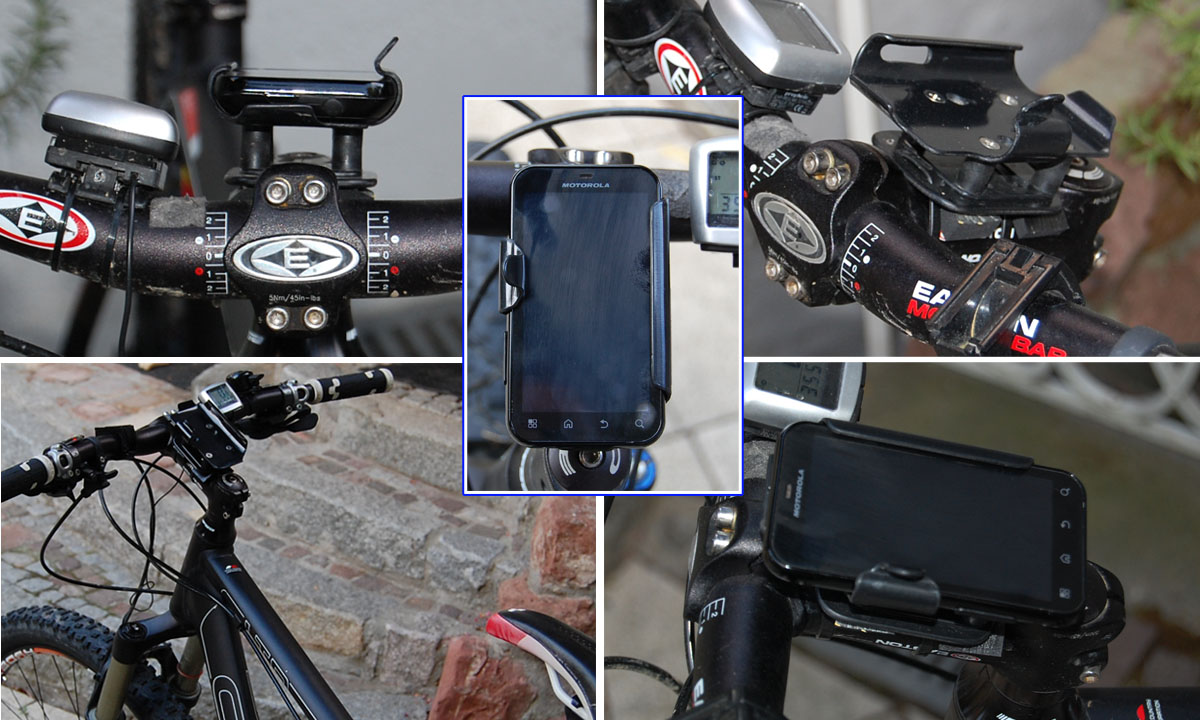

AP0-KB
SHOP
|

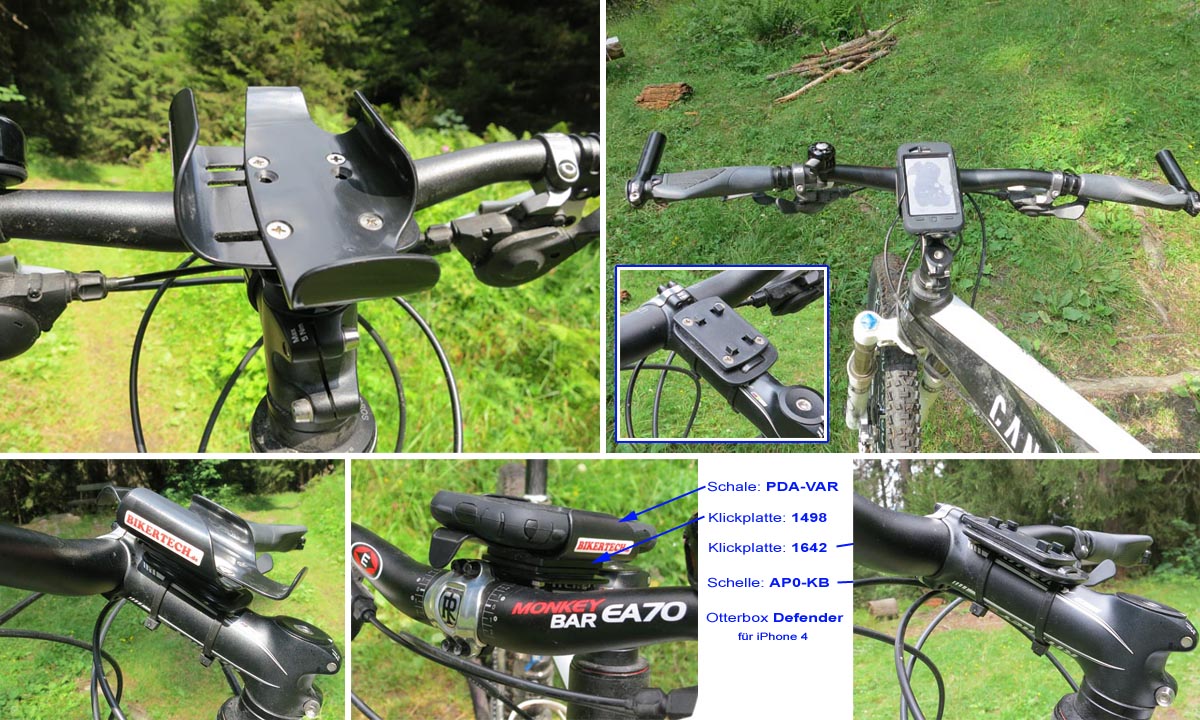

NEU: Für die Befestigung stramm auf dem Vorbau.
Befestigung mit Kabelbindern. Wie von vielen Kunden immer gewünscht.
.
Verschiedene Lochabstände. Dadurch vielseitig einsetzbar.
30x38 mm, oder 28x28 mm. Auch mit Gummidämpfern lieferbar
|
|
ab
29 €
|
|

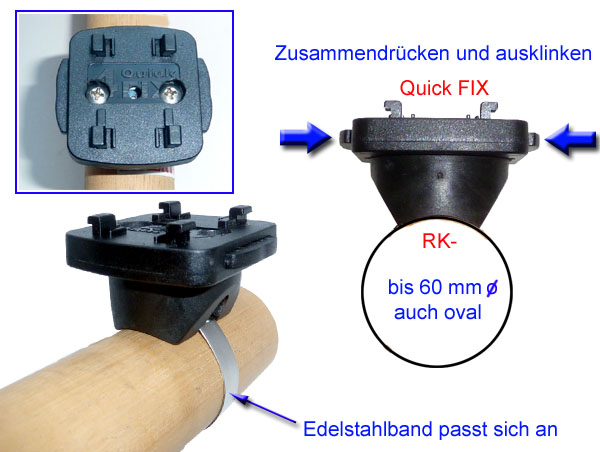

RK-4QF
SHOP
|
NEU: Wir haben hier die Vorteile der RK-Klick-1 Schelle und das Quick FIX System der Fa. RICHTER vereint. (gibt es garantiert nur hier !)
Mit dem stabilen Edelstahlband kann die Schelle an allen Formen bis 60mm Durchmesser montiert werden. Ein Oberteil ist auch mit zarten Fingern einfach abklickbar und hält trotzdem sicher.
Wir bieten auch Adapter mit Gummidämpfern an wie AP-1641-38
Es passt nicht die Adapterplatte 1498 oder 1635 darauf - nur 1641
|
|
ab
33 €
|
|

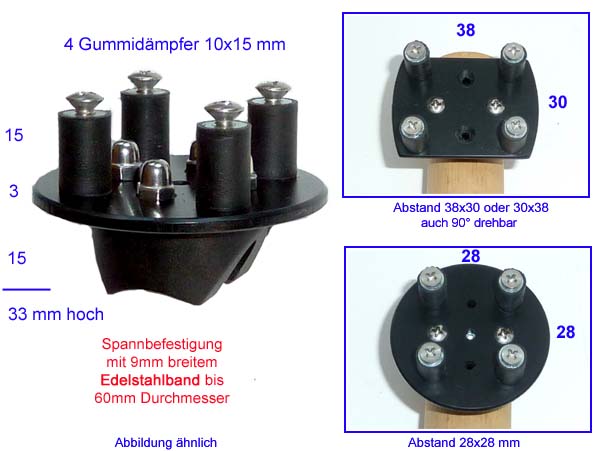

RK-4D
SHOP
|
NEU: Auch hier haben hier die Vorteile der RK- Schelle mit dem stabilen Edelstahlband genutzt und eine Dämpferplatte aufgesetzt.
2 Abstände sind z.Zt. verfügbar: 30x38 (38x30) und 28x28mm
Eine Halteschale kommt damit ca. 33mm über dem Lenker / Vorbau.
|
|
Seitenanfang
|
|
Befestigungen am Lenker mit schmalen Schellen
Standarddurchmesser: 22,0 mm. (andere Mehrpreis)
|
|
ab
28 €
|
|

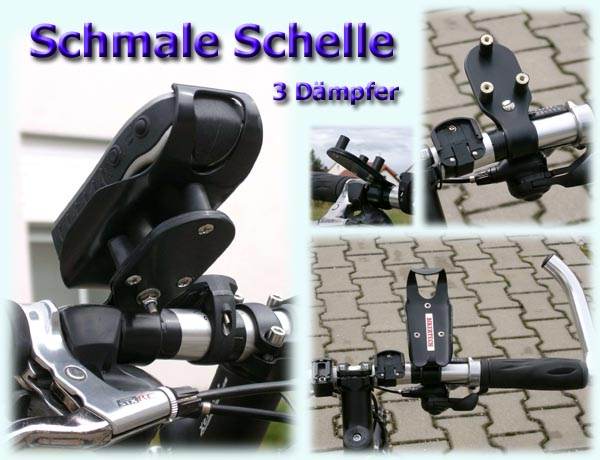

S3D
SHOP
|
Steht im Klemmbereich nur wenig Platz zur Verfügung, weil der Lenker gekröpft ist, dann kann diese nur 23 mm breite Schelle für Geko, eTrex, eMap und GPS12 verwendet werden. Mit Adapterplatte AP1 auch für andere (7 Dämpfer).
3 Dämpfer versenkte Schrauben, verstärktes Material
|
|
ab
31 €
|
|
S3DL
|

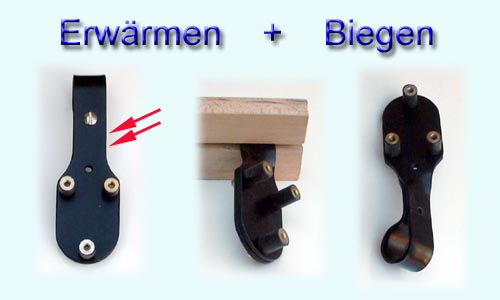

Wie vor, jedoch ca. 3 cm länger. Dieser Bereich kann durch Erwärmung mit Hilfe von Heißluft verdreht werden, damit das GPS wieder ausgerichtet ist.
Für Geko, eTrex, etrex C, eMap und GPS12.
Beachte: je breiter und kürzer, desto stabiler - Auslaufmodell
|
|
ab
33 €
|
|

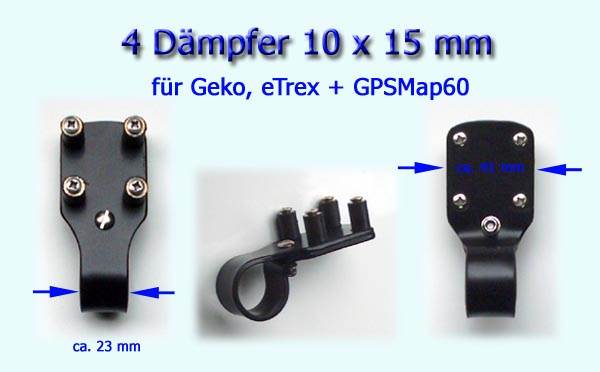

S4D
SHOP
|

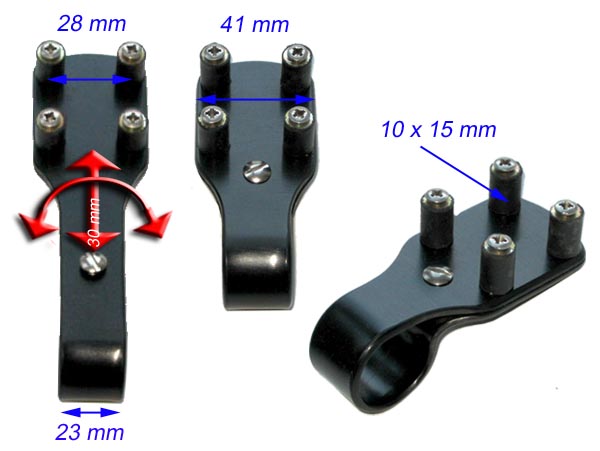

Ebenfalls nur 23 mm breit, auch für das GPS 60 + Quest zu verwenden. Mit entspr. Halteschale, aber auch für Geko und eTrex.
4 Dämpfer (28 mm quadratischer Abstand), versenkte Schrauben,
Material: verstärkt (3mm)
|
|
ab
36 €
|
|
S4DL
|
Wie vor, jedoch ca. 3 cm länger. Dieser Bereich kann durch Erwärmung mit Hilfe von Heißluft verdreht werden, damit das GPS wieder ausgerichtet ist.
Für Geko, eTrex, etrex C, GPS60.
Beachte: je breiter und kürzer, desto stabiler
|
|
ab
10 €
|
|

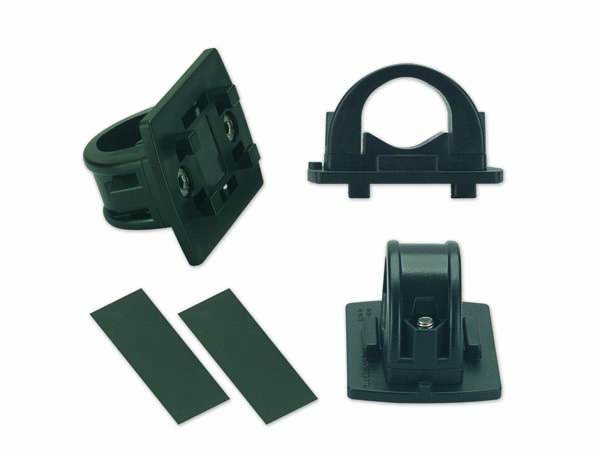

1630
SHOP
|
Zukaufteil mit 4-Krallensystem - für Durchmesser von 22 bis 26mm.
Es werden Gummifolien zum Ausgleich mitgeliefert.
Die Klemmbreite beträgt nur 21mm. Montagewerkzeug (Inbus) wird mitgeliefert.
|
|
Seitenanfang
|
|
Sonderlösungen
|
|
ab
9 €
|
|
AP_x
SHOP
|
Eine Vielzahl von Adapterplatten ist verfügbar, um unterschiedliche Bohrungsabstände auszugleichen.
So können Garminhalterungen, oder Rammount-Kugelköpfe mit unseren Schellen kombiniert werden.
Oftmals ist der Bohrungsabstand 38 mm / 30,5 mm.
|
|
a.A.
|
|
Possi
|
Spezialschellen - Bitte anfragen:
- 58 mmm breite Schellen mit 8 Dämpfern und einer Adapterplatte auf 2 Ebenen
- Als besonders kurze Ausführung. Montage zusammen mit einer Ausgleichshalbschale für KTM Lenker (in Halbschale), 33 oder auch in 28,5mm
|
|
ab
33 €
|
|

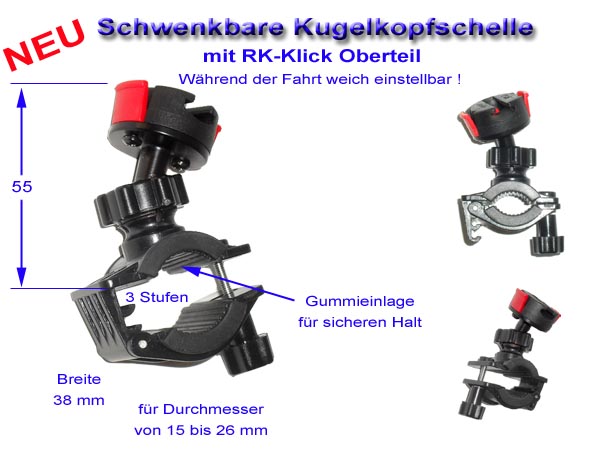

NK-VAR-RK
SHOP
|
Schelle mit schwenkbarem Kopf. Neigung während der Fahrt weich einstellbar !
kein Chinesicher Nachbau wie hier (achtet auf den Unterschied !)
Passend zum RK-Klicksystem.
Klemmbreite 38mm - Für Durchmesser von 15-26 mm - Details hier
|
|
ab
33 €
|
|

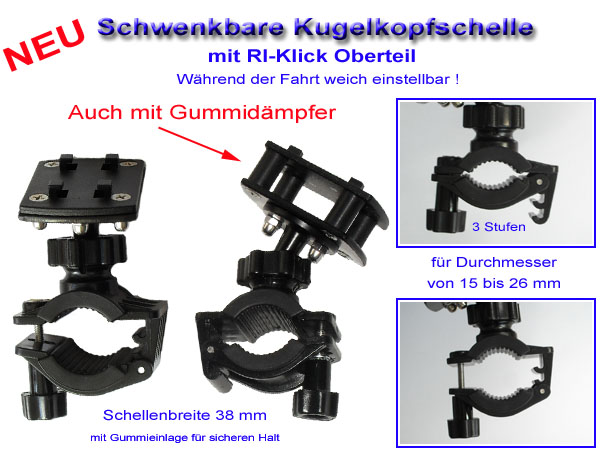

NK-VAR-RI
SHOP
|
Schelle mit schwenkbarem Kopf. Neigung während der Fahrt weich einstellbar !
kein Chinesicher Nachbau wie hier (achtet auf den Unterschied !)
Passend zum RI-Klicksystem - auch mit Gummidämpfern (hart / weich).
Klemmbreite 38mm - Für Durchmesser von 15-26 mm
|
|
ab
37 €
|
|

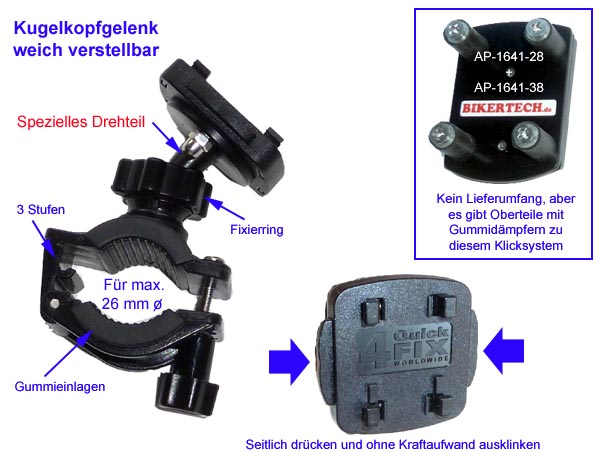

NK-VAR-4QF
SHOP
|
NEU: Schelle mit schwenkbarem Kopf. Neigung während der Fahrt einstellbar !
kein Chinesicher Nachbau wie hier (achtet auf den Unterschied !)
Passend zum RI-Quick FIX System leicht ausklinkbar mit seitlichen Drucktasten. Wir haben das Oberteil komplett modifiziert.
Klemmbreite 38mm - Für Durchmesser von 15-26 mm
Wir bieten auch Adapter mit Gummidämpfern an wie AP-1641-38
|
|
ab
34 €
|
|
R3S
SHOP
|
Produktion ist eingestellt - Schelle wird nicht mehr gefertigt - sorry
3 Dämpfer, 41 mm breit im Klemmbereich -Immer verstärktes 3 mm Material
|
|
28 €
|
|

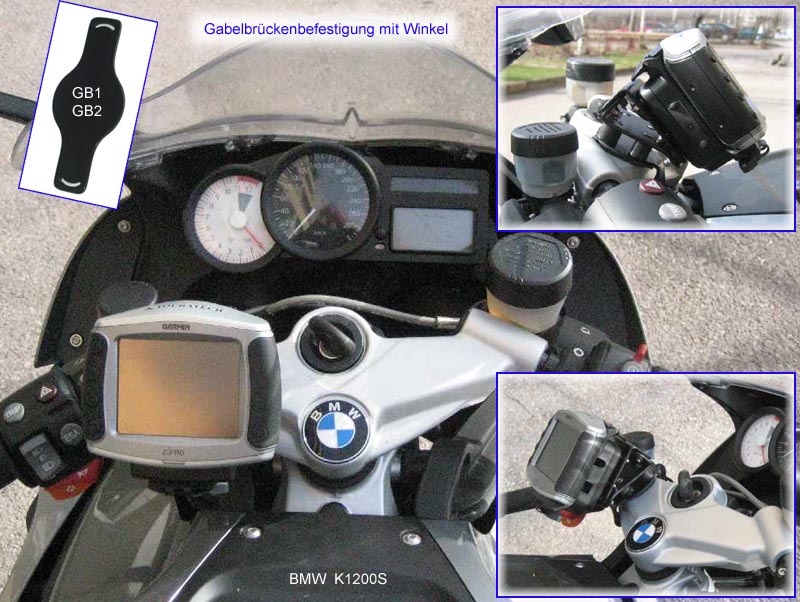

GB1
SHOP
|

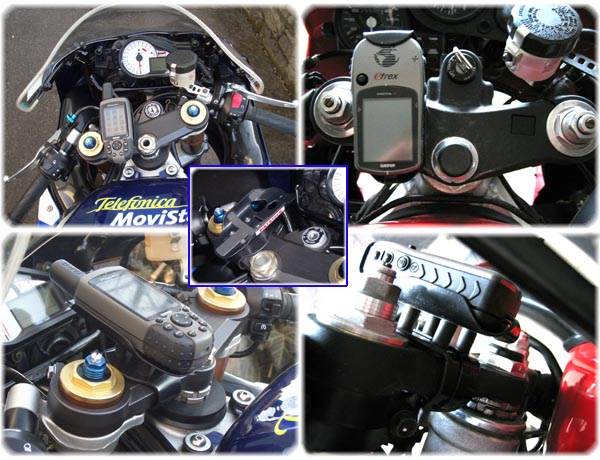

Befestigung auf der Gabelbrücke für Anpassung mit einer Heißluftpistole durch den Kunden. 4x Bohren/Senken ist erforderlich. Infoseite auch hier.
Für Geko, eTrex, GPS 60. (für andere bitte wie hier anfragen)
Länge ca 14cm - Ein breiter Kabelbinder spannt von unten.
|
|
26 €
|
|
AP-zentral
SHOP
|

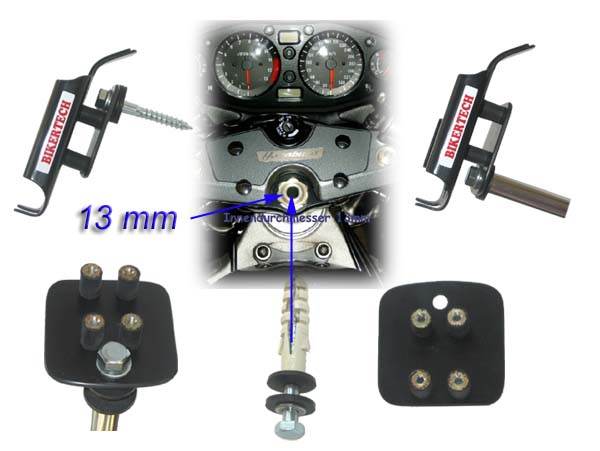

Zentrale Befestigung in der Gabelbrücke mittels Dübel. Für ca. 13mm Innendurchmesser. Verschiedene Adapterplatten mit jeweils 4 Gummidämpfern.
Für PDA, Geko, eTrex, Quest - für TT-Rider = APR_zentral,
z.B. an HAYABUSA Infoseite auch hier.
|
|
34 €
|
|
Quest_
1200GS
SHOP
|
Ovale Befestigungschelle für den Armaturen-Bügel an der BMW R 1200 GS.
Eine Halterung für ein Quest, kann direkt auf die 4 Gummidämpfer geschraubt werden und sitzt damit - optimal angepasst - oberhalb des Tachos.
Wollt ist ein anderes Gerät an dieser Position montieren? Siehe AP11-2828
|
|
ab
19 €.
|
|
AP1-4D
SHOP
|
Adapterplatte für doppelte Dämpfung / Schwingungsentkoppelung.
In vielen Dämpferkombinationen erhältlich (weich / hart).
Darunter wird eine Schelle mit 3 oder 4 Dämpfern verwendet.
|
|
49 €
|
|

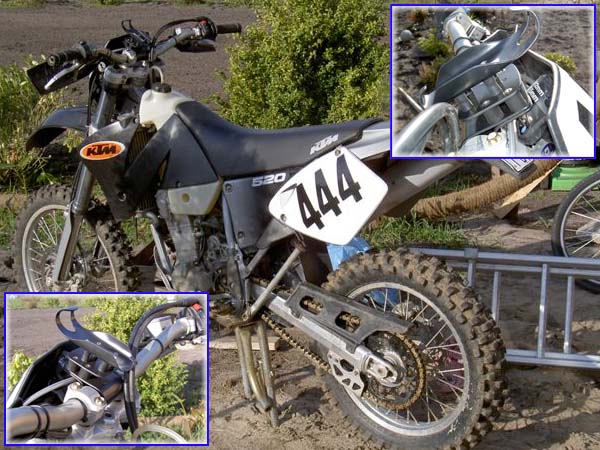

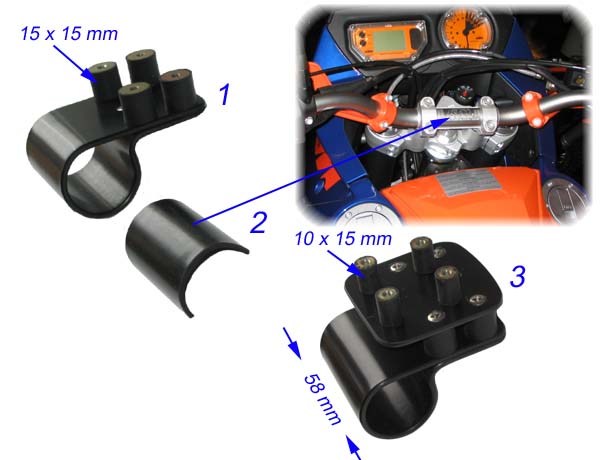

P4-8D
SHOP
|
Adapterplatte für doppelte Dämpfung / Schwingungsentkoppelung.
In vielen Dämpferkombinationen erhältlich (weich / hart).
Darunter wird eine 58mm breite Schelle mit 4 Dämpfern verwendet!
|
|
31 €
|
|
WC1
SHOP
|
Winkel mit 3 Dämpfern, um ein eTrex, oder Geko rechts am BMW C1 Roller zu befestigen.
Für andere Geräte bitte anfragen. Für das Quest ist nun eine 4 Dämpfer Befestigung lieferbar.
|
|
ab
25 €
|
|
PILOT-1
PILOT-2
PILOT-3
SHOP
|

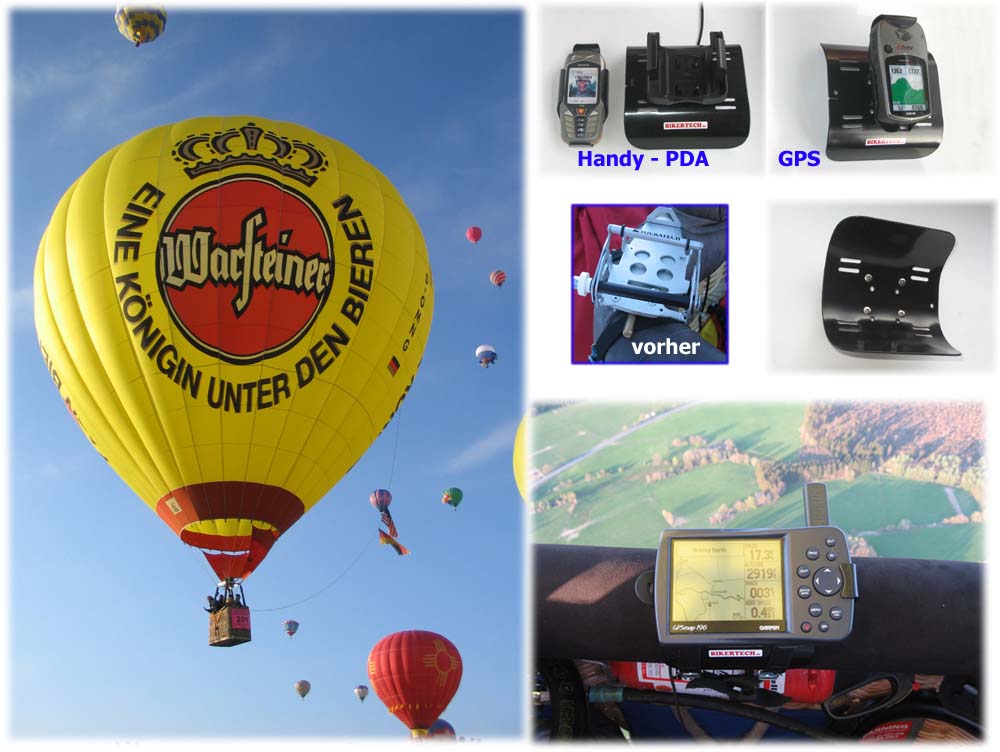

Piloten-Befestigung mit Gurten auf dem Bein. - 4 Dämpfer.
PL 1 = für ein Gurt 40 mm, oder PL 2 = für 2 Gurte je 22 mm.
Oder auf dem Rand vom Heißluftballon - s. Pilot-3
Für Geko, eTrex, GPS 60, Quest (andere anfragen).
|
|
Seitenanfang
|
|
GPS 76, 176, 276
Standarddurchmesser: 22,0 mm. (andere Mehrpreis)
|
|
24 €
|
|
76-58
SHOP
|
|
|
ab
29 €
|
|
76-33
SHOP
|
|
|
ab
29 €
|
|
76-46
SHOP
|
|
|
36 €
|
|

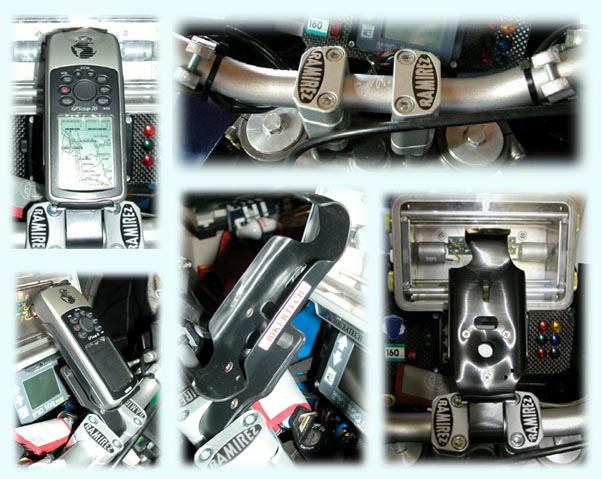

76-TT
SHOP
|

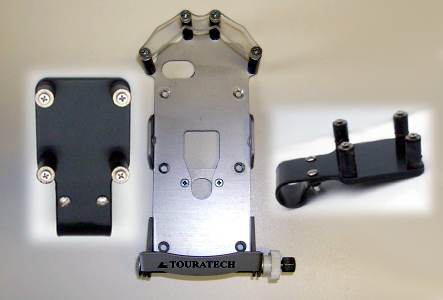

Eine Touratech GPS76 Halterung aus Aluminium passt auf diese Schelle
und hat damit 4 Dämpfer
Klemmbreite nur 43 mm, Maß oben = 70 mm
2-fache Klemmung
Verstärktes Material
|
|
ab
39 €
plus
Schelle
|
|

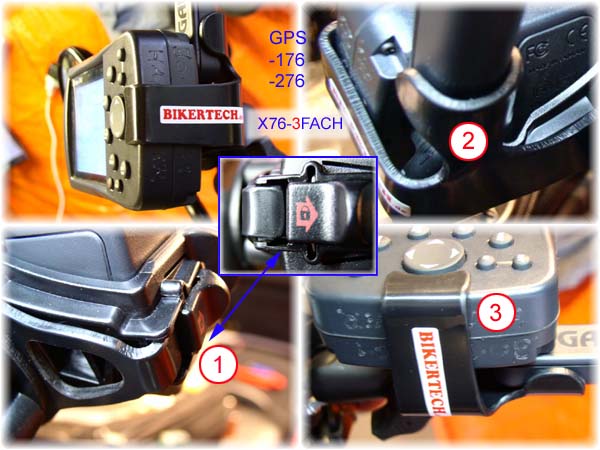

X76-3FACH
SHOP
|

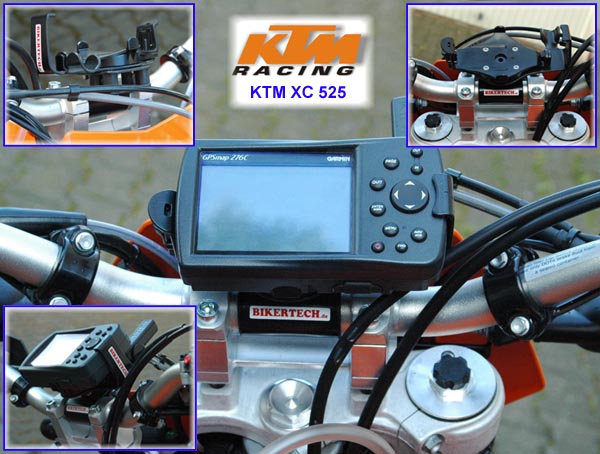

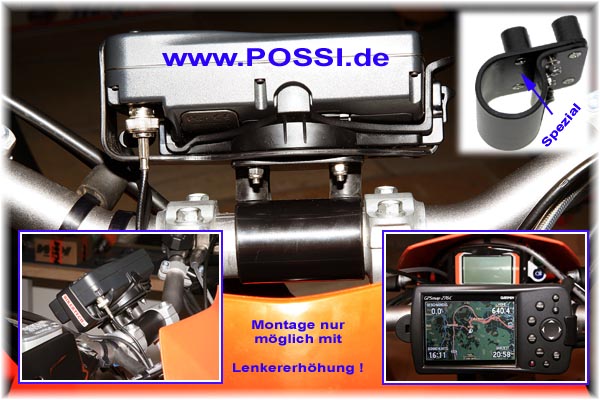

Die Befestigung für das GPS 276 / 278 erfolgt in Verbindung mit der stabilen Garmin Marinehalterung auf einer Schelle mit 4 Dämpfern, oder auf einer Rammountplatte. Bohr. Abstand 38_30mm

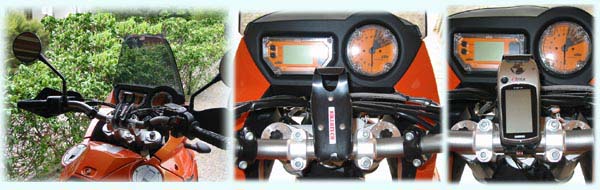

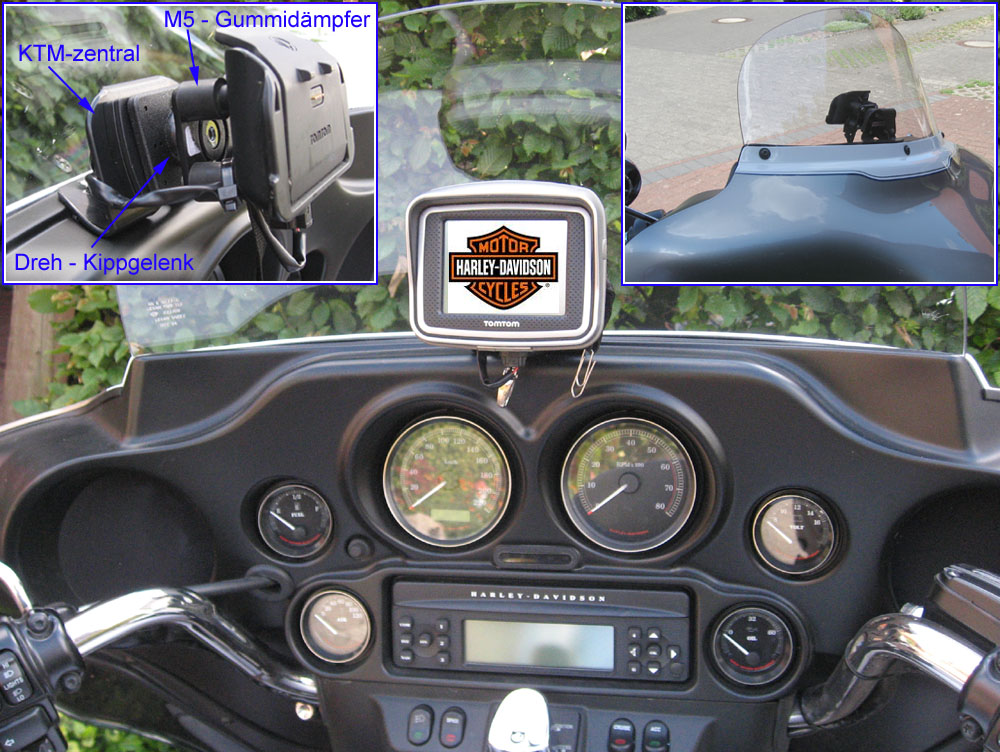

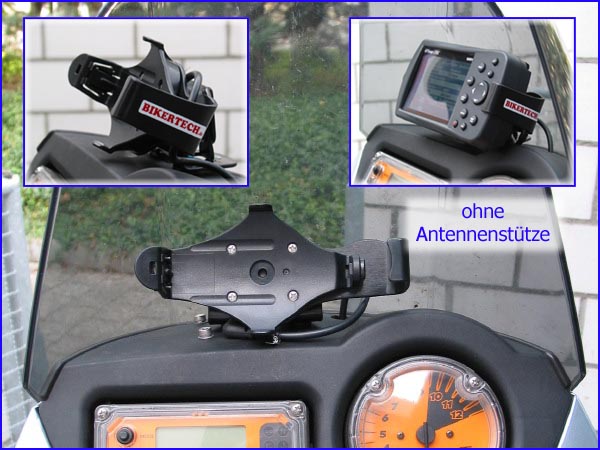

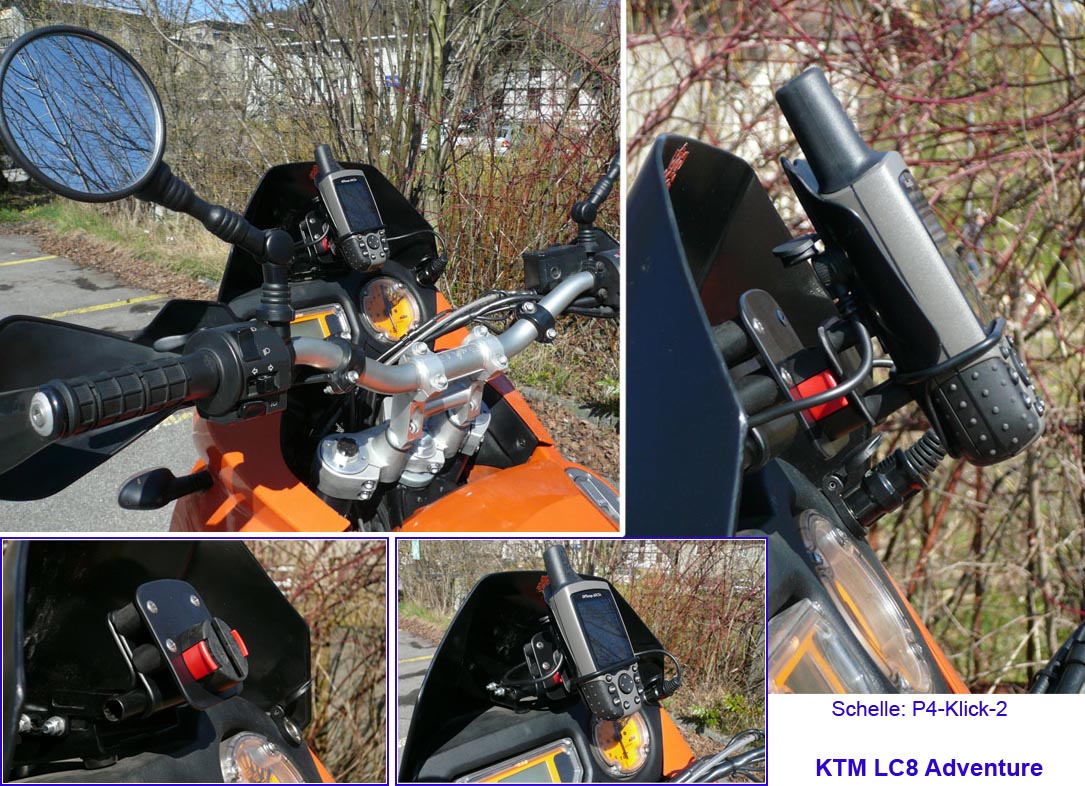

Jetzt für KTM ! der neue LC8_zentral Halter - Montage Bild siehe hier
|
|
ab
26 €
66 €
|
|

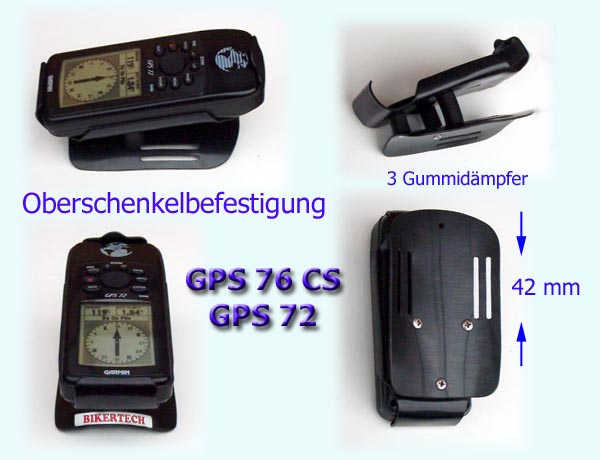

PILOT-76
SHOP
|
Piloten-Befestigung mit Gurt o.ä. auf dem Bein.
3 Dämpfer Antennenaussparung, Zugang zur Powersteckerbuchse
Für GPS 72, Map 76 CS (andere anfragen).
|
|
Seitenanfang
|
|

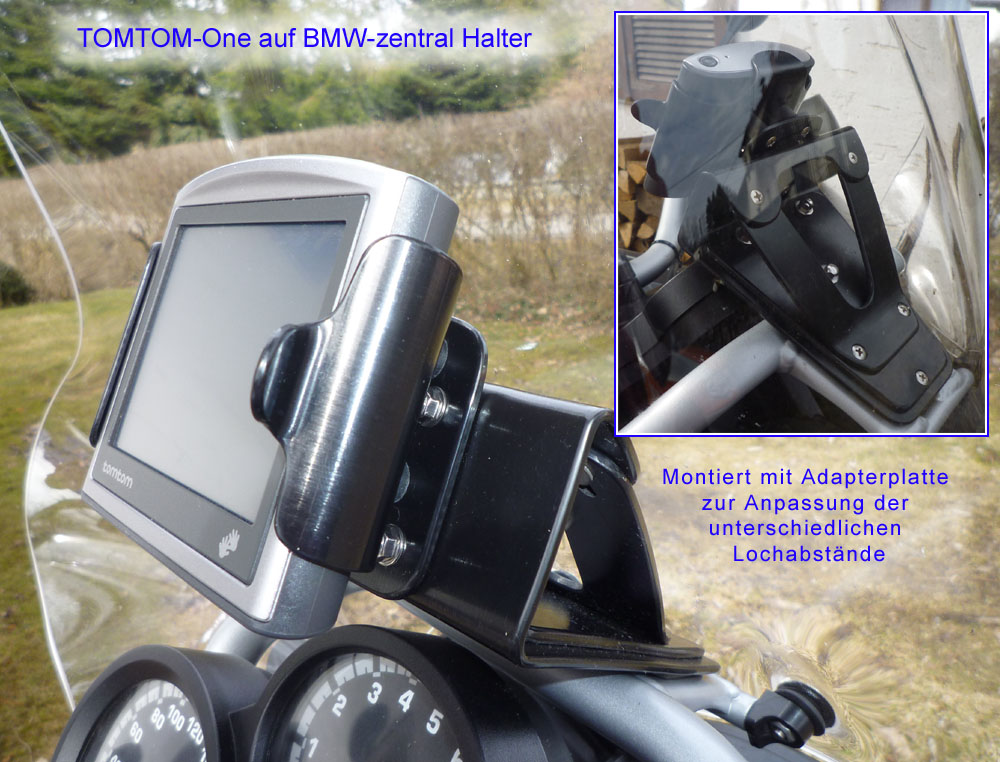

GPS III plus, TomTom, ZUMO
Standarddurchmesser: 12,0 mm. (andere Mehrpreis)
|
|
ab
27 €
|
|

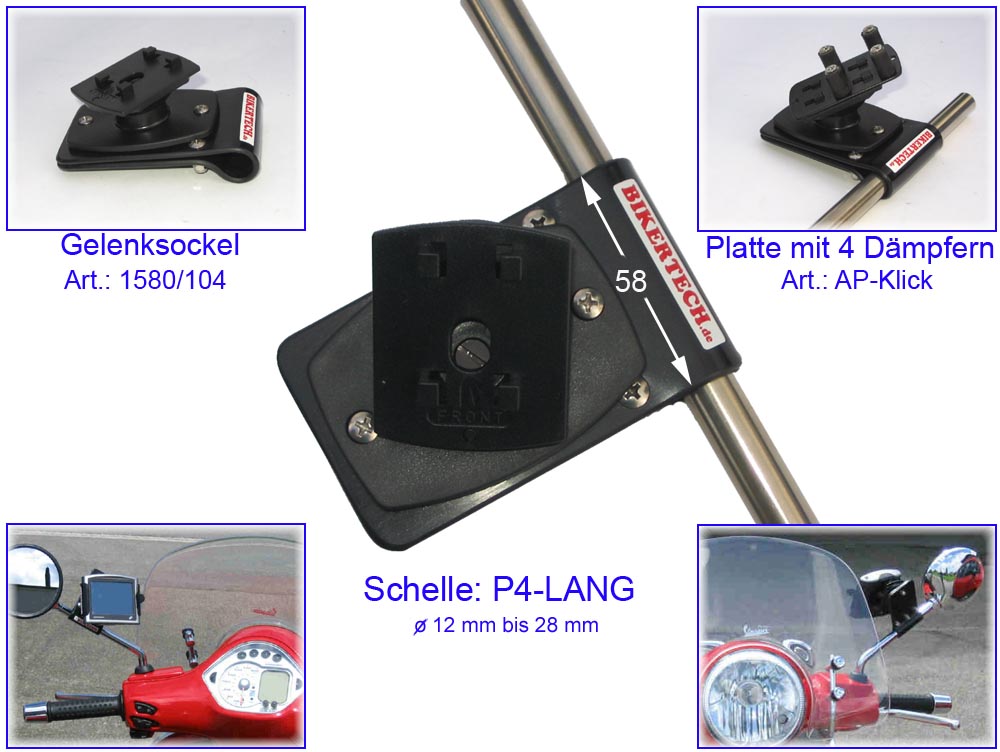

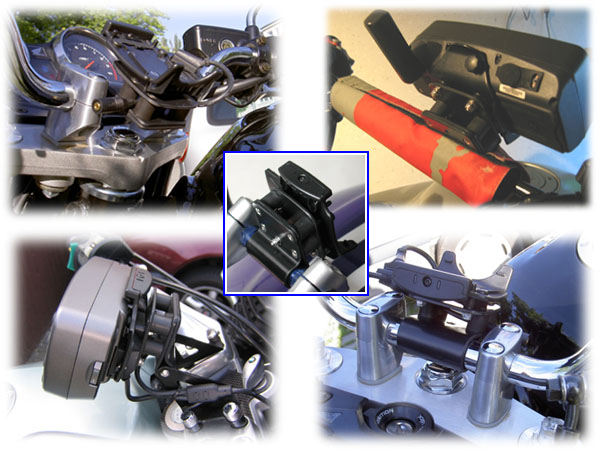

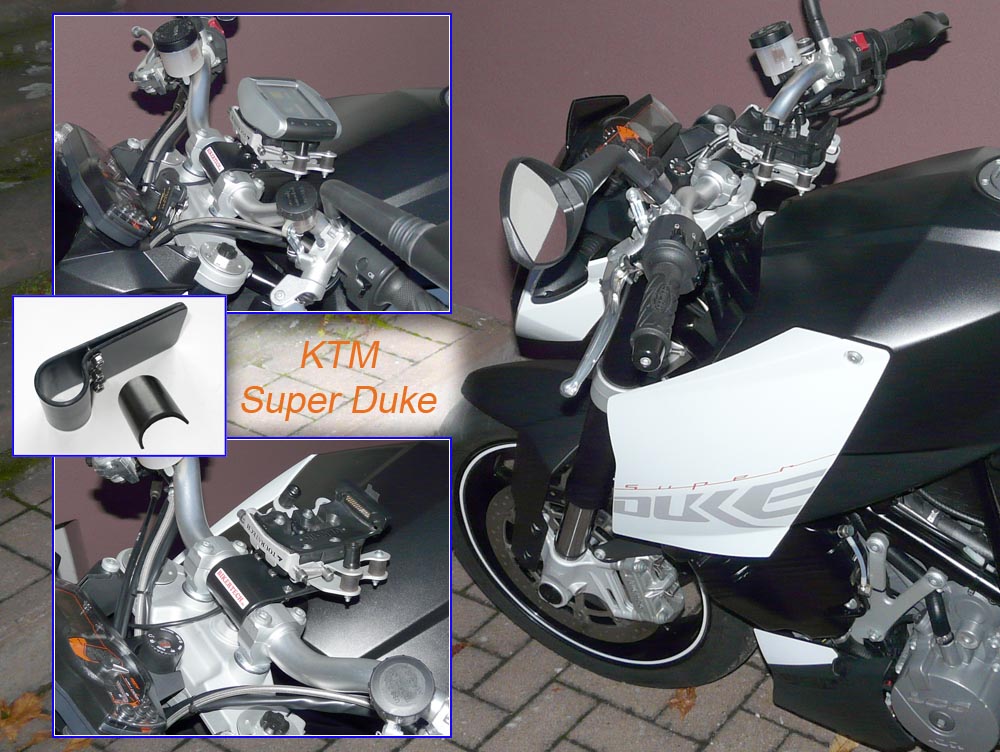

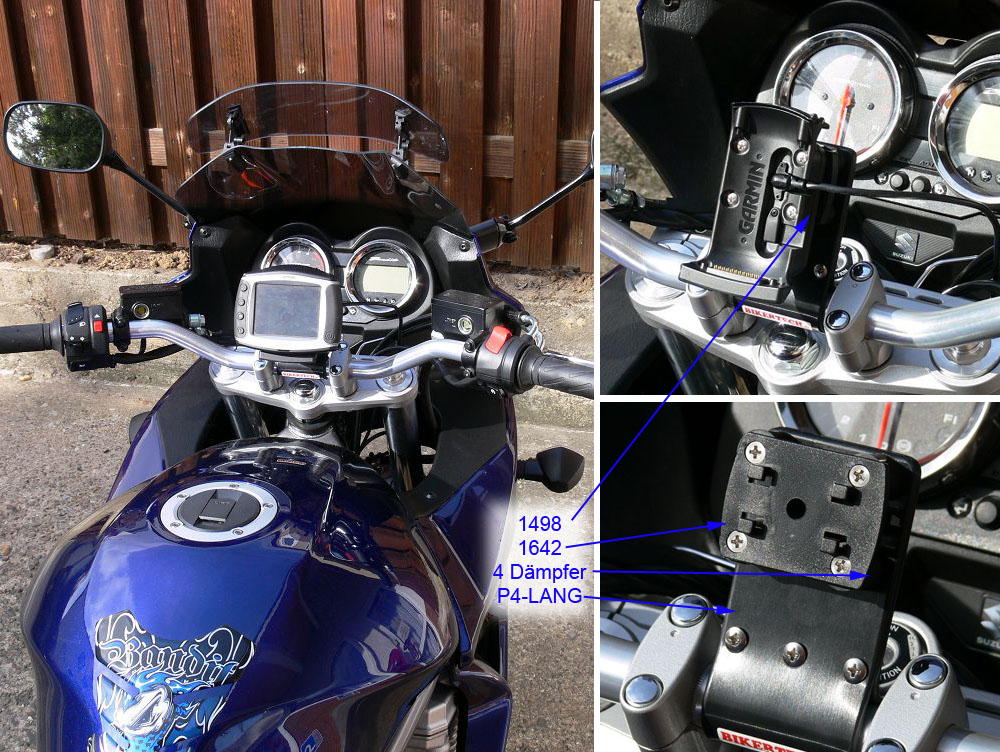

P4
SHOP
|
4 mittelharte Dämpfer mit 15 mm Durchmesser (weiche Dämpfer Mehrpreis)
Optimal für alle Geräte auf Adapterplatten - wie Rider, Zumo, 278, Tom-GO u.ä.
Es gibt auch eine Ausführung mit weichen Dämpfern.
- Abmessungen für (ca. 9,5 bis ca. 34 mm)
- Bitte auf 0,1mm genau messen
|
|
28,50 €
|
|
P4-LANG
SHOP
|
Schelle ohne Dämpfer - ohne Bohrungen für Eigenkontruktionen, oder Touratechhalter. Auch passende Bohrungen nach Kundenwunschskizze
Wird für fast alle Durchmesser angefertigt
- Abmessungen (ca. 9,5 bis ca. 34 mm)
|
|
ab
37 €
|
|
P4-L-1580
SHOP
|
Wie Schelle P4-LANG jedoch mit dem Drehkippgelenk 1580
- Verwendung z.B. am Rollerspiegel im Sondermaß mit 14 mm Durchmesser
|
|
44 €
|
|

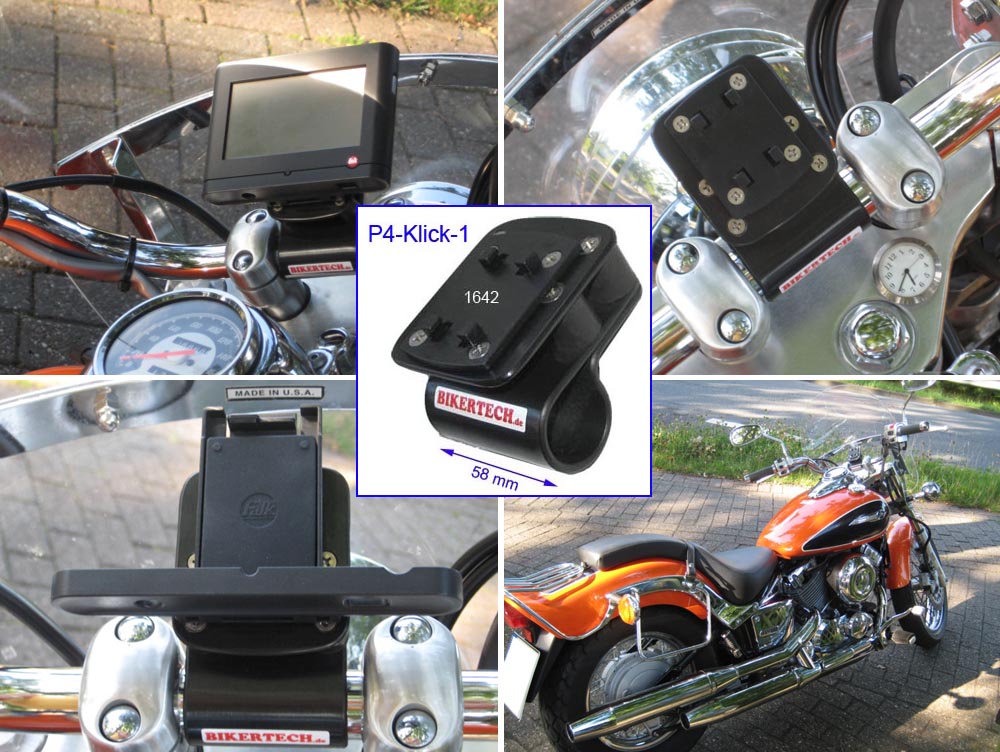

P4-Klick-1
SHOP
|
Wie Schelle P4 (4 Dämpfer), jedoch mit einem Aufsatz und 4-Krallen Klickadapter (RI-Klicksystem)
Für Quermontage (Becker-Crocodile Z100)-
oder senkrechte Montage (RICHTER Schalen) verfügbar
- Abmessungen (ca. 9,5 bis ca. 34 mm)
|
|
47 €
|
|
P4-Klick-2
SHOP
|
Wie Schelle P4 (4 Dämpfer), jedoch mit einem Aufsatz für das RK-Klicksystem
- Abmessungen (ca. 9,5 bis ca. 34 mm)
|
|
Standarddurchmesser: 22 mm. (andere Mehrpreis)
|
|
27 €
|
|
P16
SHOP
|
Nur 48 mm schmal im Klemmbereich.
4 Dämpfer - 15 mm Durchmesser
Durchmesser möglich: 22, 25 mm oder 28 mm
Für Einsatz im Straßenbetrieb (kein Offroad)
Verstärktes Material, aber eben nicht doppelt... - Auslaufmodell
|
|
ab
33 €
|
|

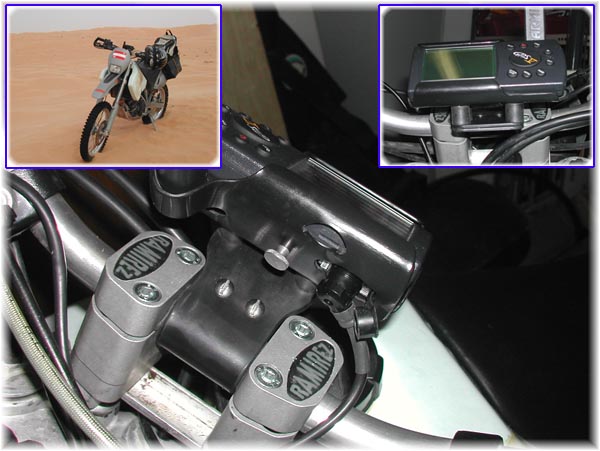

P17-33
SHOP
|
Nur 33 mm schmal im Klemmbereich.
4 Dämpfer - 10 mm Durchmesser
Durchmesser möglich: 22, 25 mm - evtl. Sondermaße
Verstärktes Material
|
|
ab
35 €
|
|
wie vor
P17-46
SHOP
|
Nur 46 mm schmal im Klemmbereich.
4 Dämpfer - 10 mm Durchmesser
Durchmesser möglich: 22, 25 mm - evtl. Sondermaße
Verstärktes Material - (je breiter, desto stabiler !)
|
|
39 €
|
|
PSM
SHOP
|
Für die senkrechte Montage eines GPS- III plus.
4 Dämpfer - 10 mm Durchmesser
Durch die 45° Drehung ist das Display wieder optimal ablesbar.
Durchmesser möglich: 22, 25,4 mm
Verstärktes Material - Auslaufmodell
|
|
Auf besonderen Kundenwunsch gefertigt
Und was ihr hier nicht findet - einfach mal anfragen
|
|
a.A
|
|
PTR
|
2 Schellen mit 28 mm Durchmesser, die durch eine stabile Traverse verbunden sind.
Verstärktes Material
|
|
a.A
|
|
GB5
|
Befestigung auf der Gabelbrücke für Suzuki SV 650. Anpassung mit Heißluftpistole durch den Kunden (bei mittigem Zündschloß!)
Kabelbinder spannen von unten - ähnlich wie bei GB1
Andere Bohrungsabstände für andere Geräte/Halteschalen bitte anfragen.
|
|
Seitenanfang
|
|
ZUMO, Rider 2, SP III + 26xx, - 2720, u.ä.
Standarddurchmesser: 12,0 mm. (andere Mehrpreis)
|
|
ab 25 €
|
|
SP3-4D
SHOP
|
1 Schelle mit 4 Dämpfern, wenn nur wenig Platz ist
Standarddurchmesser = 12 mm, Breite 58 mm
Für Streetpilot III deluxe (nur für Farbdisplaygeräte!)
Immer verstärktes Material
3 Klemmschrauben - Schelle ist z.Zt. nicht lieferbar
|
|
24 €
30 €
|
|
SP3-2D
SHOP
|
Wie vor:
2 Schellen mit je 2 Dämpfern
Standarddurchmesser = 12 mm
Auch in verstärktem Material lieferbar
3 Klemmschrauben - Schelle ist z.Zt. nicht lieferbar
|
|
ab
35 €
|
|
AP6-Schelle
SHOP
|
Viele GARMIN Befestigungen können direkt auf die Adapterplatte montiert werden. (Bohrungsabstand wie Rammount 38 mm / 30,5 mm)
Verstärkte Ausführung mit Schelle P4 für ZUMO, 276 / 278, Streetpilot 26xx 2720, Rider 2, Magellan Crossover.
Vier unterschiedliche Gerätepositionen sind zu erreichen.
Standarddurchmesser = 12,0 mm, 4 Dämpfer, Klemmbreite 58 mm

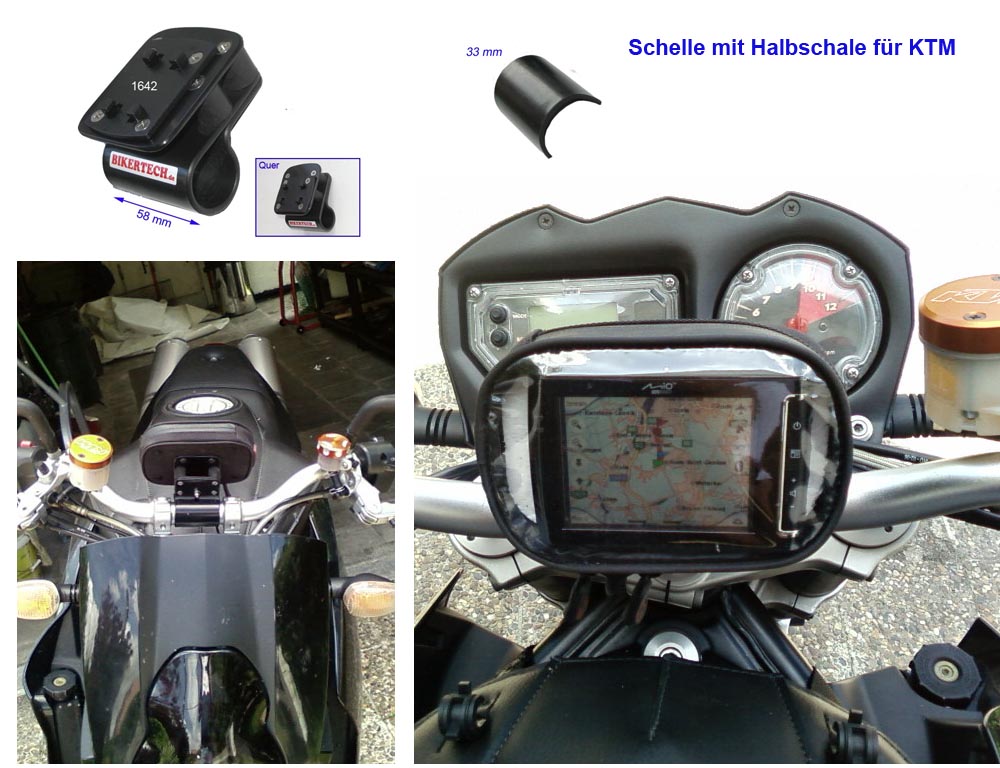

3 Klemmschrauben. Auch für größere Durchmesser mit Halbschalen (KTM).
Dieses ist eines der meistverkauften Artikel, weil er für viele Geräte passt.
|
|
Es gibt viele andere Varianten, die auf Kundenwunsch angefertigt wurden, aber hier nicht alle gezeigt sind.
Infos zu 5 verschiedenen Klick - /Demontagesystemen hier
|
