Halterungen für Garmin ZUMO 340 + 350 + 390 LM
(Sonderfall: ZUMO 396 siehe Bild 21 + 22)

Motorrad / Töff und Fahrrad / Velo - NAVI Halterungen



Zum Artikel - Klick

Es lassen sich nahezu alle Möglichkeiten realisieren - einfach mal anfragen

Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !

1.

2.

    Bei den bisherigen Geräten aus der ZUMO Baureihe (550 / 660), hatten die Löcher einen waagerechten Abstand von 38mm und 30mm in der Senkrechten. Hier ist es um 90° gedreht. Aber keine Panik, auch dafür haben wir viele Befestigungen und auch bereits zwei Typen von Sonnenblenden, falls gewünscht.
    Den Garminhalter findet ihr im Shop unter:
    01-065-0419-0

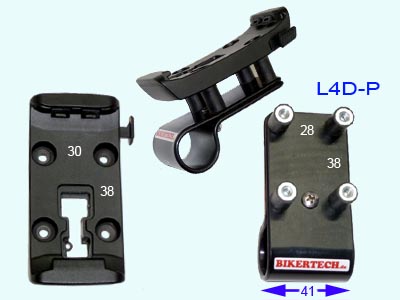

    Für viele Durchmesser fertigen wir die Schelle L4D-P, die fast den Abstand des Garmin Cradles hat. (Breite = 41 mm)
    Mt 10mm langen Schrauben, wird das Cradle direkt auf den Gummidämpfern befestigt.
    Es gibt noch breitere und damit noch stabilere Schellen. Siehe Bild 6.


3.

4.

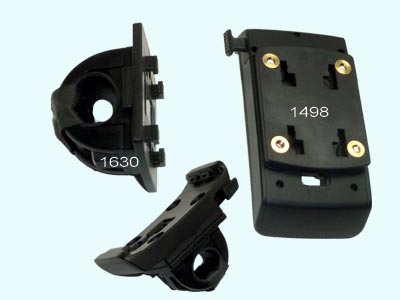

    Wer einen Klickadapter am ZUMO montiert, wie hier die 4-Loch Platte 1498, kann das gesamte Gerät abnehmen, um es an mehreren Fahrzeugen zu nutzen. (Strom über internen Akku !))
    Die Schelle
    1630 passt für Durchmesser von 22 bis 26 mm.
    Wenn ihr eine Schelle mit dem QUICK-Fix Klicksystem verwendet, wie z.B.
    VL-4QF-VAR, dann braucht ihr den Adapter: AP-4QF-38.
    Siehe auch Bild 18 mit QUAD-Adapter.

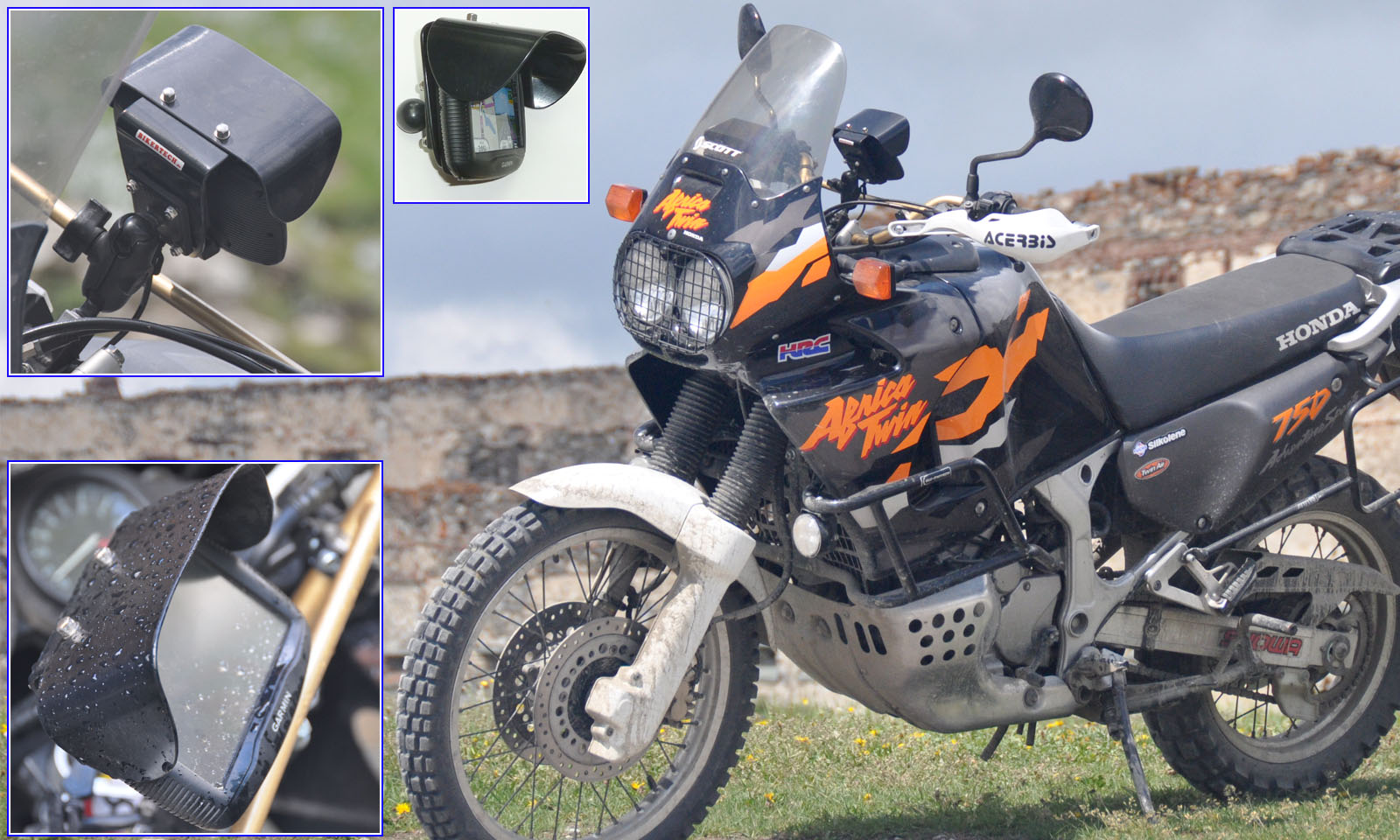

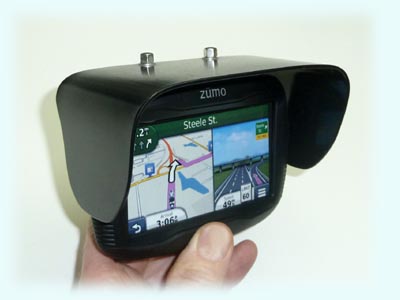

    Für das ZUMO 340 + 350 + 390 u.ä. kann diese Sonnenblende mit einem Haltewinkel nachträglich befestigt werden.
    Montagebeispiel - klickt ins Bild. Alternative siehe Bild 9

    Im Shop als Artikel:
    ZUMO-350-SB. Befestigung siehe - Bild 10


5.

6.

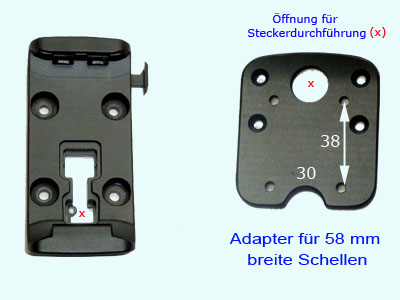

    Mit der Adapterplatte: AP6_38-30 können auch 58mm breite Schellen wie P4 verwendet werden. 4 Posiitionen sind möglich !

    Der Adapter
    AP-Z3-Klick wird für den BMW-zentral-08 Halter benötigt.
    Den Garminhalter + das Kabel findet ihr im Shop beim Artikel:
    01-065-0419-0

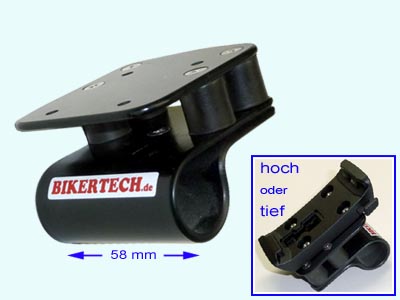

    Die sehr stabile, 58mm breite Schelle (Typ: P4), wird für 10 bis 34 mm angefertigt. Im Shop nun als Artikel: ZUMO-Set3 (4 Positionen sind bei der Montage möglich, das Kabel kann durchgeführt werden)
    Die aktuelle Platte (mit Aussparung), ist im Bild 5 links zu sehen.
    Wer keine 58mm breite Schelle montieren kann, wählt evtl. den Artikel:
    SCHMAL - Bei einigen Fahrzeugen ist nur 56mm Platz.

    Die Gummidämpfer sind 15x15mm. Gibt’s übrigens auch in
    orange.


7.

8.

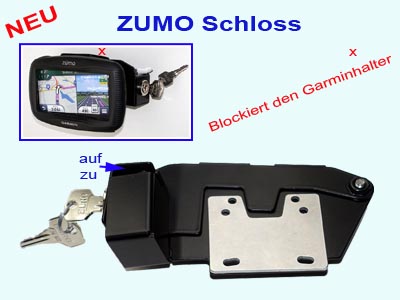

    Auch mit nur wenigen massiven Teilen, könnt ihr dem Diebstahl vorbeugen. Das MCE-Schloss-1 wird zwischen RAM Befestigung und dem Garminhalter montiert.

    Nach dem Verriegeln kann durch die Betätigung des Auslösehebels am Garminhalter, dieser nicht mehr geöffnet werden. Klickt ins Bild für Details.
    Jetzt endlich wieder lieferbar. - aktuelles Bild hier

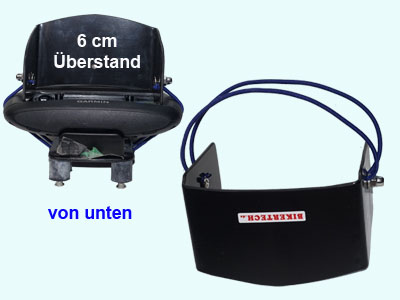

    Wir liefern den original Touratechhalter auch gleich mit unserer neuen Sonnenblende (die sehr viele Kunden schon nachbestellt haben).
    Im Shop zu finden unter:
    TT-Zumo-390 - auch ohne die Bende.

    Durch die beiden einzelnen Gummies ist das Einhaken einfacher.


9.

10.

    Sucht ihr eine Sonnenblende, die direkt um das Display herum geht?
    Dann könnte ihr diese 97mm breite Blende direkt mit dem Gummizug befestigen. Nur links und rechts werden je 2mm des Displays abgedeckt. Beim Artikel:
    ZUMO-BL-3 auch für die Touratech Halterung mit 2 Gummizügen anklickbar.
    Klickt ins Bild für mehr Details.

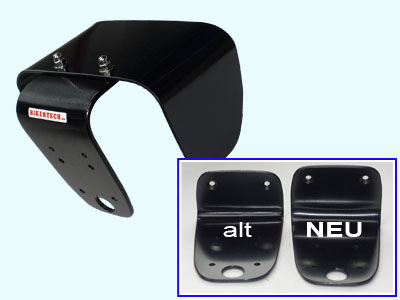

    Hier unsere neue, überarbeitete Ausführung der Blende mit noch mehr Überstand und besser zugänglichem Ein-Austaster.

    Im Shop, wie gehabt, als Artikel:
    ZUMO-350-SB. (Standard / länger))

    Klickt mal ins Bild, für eine neue Art der Befestigung ! (XIR )


11.

12.

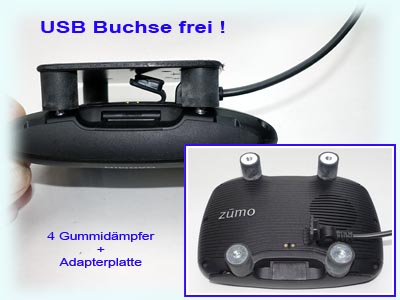

    Leider verdeckt der Garminhalter die USB-Buchse.
    Jetzt gibt es eine andere Befestigung.
    Artikel
    AP-ZUMO-5880 hat 4 weiche Gummidämpfer.
    Klickt ins Bild für Details. Dreht zum Test einfach eine M5 Schraube in eine Loch am Gerät (2-3 Umdrehungen).Ein Gewinde ist dort nicht.


    Noch eine Möglichkeit, um evtl. mal auf dem Leihmotorrad im Urlaub, das ZUMO zu nutzen. Eine KFZ Halterung kann auf die CLIP-17mm Schelle geklickt werden.
    Und auf die Innengewinde der
    CLIP-4D Schelle, könnte das Garmin Cradle mit 10mm langen Schrauben montiert werden. Siehe Bild 24.


13.

14.

    Der Artikel Marine-3 besteht aus einer original Garmin Marinehalterung vom GPS 278 und einer Adapterplatte, auf die ihr fast alle Cradles mit dem Lochabstand 38x30 montieren könnt.
    Somit auch ein ZUMO 390 LM


    Diese RAM-Mount-Schelle, ist der Artikel RAP-400 bzw. RAP-400-4D
    Siehe auch Bild 19 - Ausrichtung für Lenkermontage.

    Wir haben spezielle Adapterplatten, um direkt ein Navi daran zu montieren. Z.B. auch ein OREGON auf der Schelle:
    RAP-400-Garmin.


15.

16.

    Mit dem Artikel RF-Klemme-3038-4D kann nun auch ein ZUMO 390 an einer waagerechten Strebe montiert werden.
    Das Lochbild ist mit dem Adapter
    AP8_3830 um 90 Grad gedreht und 4 Gummidämpfer mit M4-Innengewinde sind montiert


    Hier ist die Garmin Halteklammer 01-065-0419-0 auf einem Adapter befestigt, der DIREKT auf eine 25mm Kugel montiert werden kann. Damit ist kein RAM-Mittelteil mehr erforderlich!
    Den
    XIR-25-4D Adapter gibt es mit, oder ohne Gummidämpfer.


17.

18.

    Der Adapter AP-DUC-3038, verdeckt den Hohlraum am abgebildeten Halter der Multistrada und bietet die Möglichkeit 4 Dämpfer nachzurüsten.
    Es sind auch die Befestigungslöcher für Geräte vorhanden, die ein 90 Grad Drehung erfordern. Die Dämpfer werden mit den
    Außengewinden direkt in den DUCATI Halter gedreht.

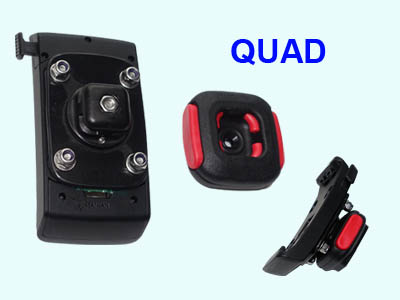

    An der Garmin Halteklammer 01-065-0419-0 kann auch der Adapter QUAD-38 montiert werden. Die Öffnung für den Stecker wird dadurch jedoch verdeckt.

    Komplett mit der QUAD-Schelle. wäre es der Artikel:
    QUAD1-3830.
    In der Art, könnt ihr auch andere Klicksysteme nutzen wie
    AP-4QF-38.


19.

20.

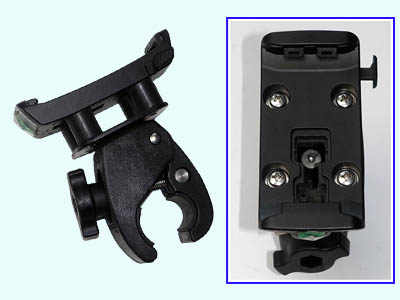

    Auf der Schelle RAP-400-4D ist hier auf den Dämpfern die Garminhalterung (Cradle) 01-065-0419-0 montiert.

    Für die Montage am Lenker muss der Lochabstand 30x38mm sein.
    Am Fahrrad Vorbau dann jedoch 38x30mm.

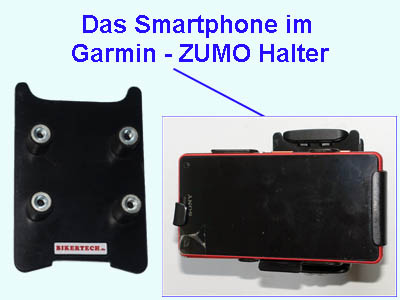

    Wie auch für das ZUMO 660 gibt es nun auch so einen Adapter für das Garmin Cradle vom ZUMO 350, 390, 395 usw.
    Artikel:
    AP-350-4D
    Ihr klickt ihn in den Halter und es kann auch mal schnell im gleichen Halter ein Smartphone (hier ist es ein SONY Xperia-Z3 Compact), betrieben werden.
    Fest darauf montiert oder auch mit einem Klickadapter, wie z.B.
    4QF-4D-38 - andere Anfragen (QUAD wäre auch möglich)
    Siehe auch Bild 25+26 mit X-Grip Halter in 2 Größen.


21.

22.

    JULI 2018 - Immer mal wieder was Neues.
    Nun wird der Halter vom ZUMO 396 um 90 gedreht montiert, weil die Krallen links und rechts (und nicht mehr oben und unten) das Gerät halten. Danke Garmin ;-) Die Verwirrung ist perfekt...

    Das war die 1. Version (asymmetrisch) + das die 2. symmetrische.
    Schaut im Bild 22, für die hoffentlich beste Lösung zur Montage auf einer Lenkerschelle.
    Eine neue Infoseite zur Montage vom ZUMO 396 findet ihr
    hier.


    August 2018 - Das wird unsere Lösung zur Montage des ZUMO 396 sein. Es war erforderlich, um Platz für das Kabel zu lassen.
    Klickt ins Bild für Details. Artikel im Shop:
    P4-AP6-3830

    Hinweis:
    Auf diesen Halter passt auch ein ZUMO 660, 590, 550.
    Es ist ein sehr stabile Halterung, weil das Gerät fast direkt über dem Lenker sitzt, ohne großen Versatz (Hebel).
    Für das ZUMO 396 ist die Sonnenblende
    ZUMO-396-SB verfügbar.
    Aber mehr auf
    dieser neuen Infoseite.


23.

24.

    Wer kennt nicht dieses Video? So schnell ist ein Motorrad gestohlen? Aber oft ist es das Reisemobil, der PKW, das Boot oder was auch immer. Wenn ein GPS-Tracker-1 an Bord ist, dann gibt es die Position über eine APP aufs Handy, oder den PC gesendet.
    Es ist das weltweit erste Gerät, wobei für die Ortung keine monatlichen Gebühren anfallen. Wir haben es getestet....


    Neu und noch stabiler als im Bild 12 (weil der Kopf nicht drehbar ist)
    Die RAM MOUNT Schelle:
    RAP-400-17mm

    Dort ist der Adapter BR-Kugel-17mm verbaut.Hier kann die KFZ Halterung aufgedrückt werden.


25.

26.

    Neu seit Juni 2020 - Klickt ins Bild für mehr Info
    Im Shop als Artikel
    AP-350-XGRIP-1 und rechts die Größe 2
    Ein 70mm breites Gerät, wird im Abstand von ca. 70mm geklemmt.
    Alternative: Siehe auch Bild 20

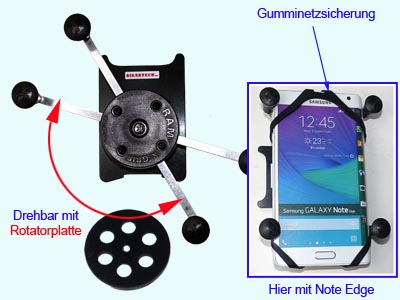

    Für diesen Halter AP-350-XGRIP-2, sollte das Gerät schon mind. 140mm lang sein. (ein 70mm breites Gerät wird im Abstand von ca.115mm in der Länge geklemmt. Das Note ist hier mit der Gumminetzsicherung gesichert und eine Rotatorplatte ist verbaut.



Hier könnten noch viele Möglichkeiten ergänzt werden.

Wer etwas Zeit mitbringt, findet die auch mit den Einzelteilen im Shop...

Und nicht unbedingt immer als kompletten Artikel,
wie er auf diesen Infoseiten oft zu sehen ist.
