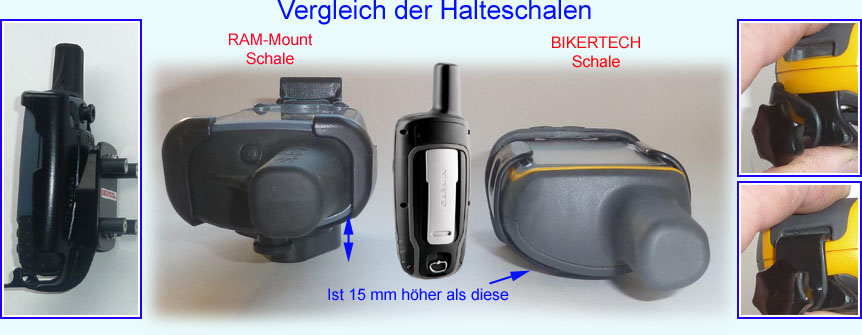

Die RAM-Mount Schale ist nicht schlecht, war aber monatelang nicht immer lieferbar. Darum haben wir eine eigene Schale entwickelt. Durch unsere vielen Adapterplatten ist die RAM-Schale auf fast alle Schellen zu montieren - auch abklickbar.
Leider ist sie erheblich höher, als unsere BIKERTECH Halteschale.

Aktuell auf jeden Fall wieder lieferbar.


In der BIKERTECH-Schale, die wir selbst fertigen, wird das Gerät von oben eingeschoben und nicht nur seitlich geklemmt, sondern mit dem Gehäuse so verschraubt.
Mit einem Gummiring kann es zusätzlich gesichert werden, wenn Gummidämpfer verwendet werden.
Das geringe Gewicht und die geringe Bauhöhe zeichnen die Schale  besonders aus. Für harten Einsatz bieten wir eine Verstärkung an.


1.

2.

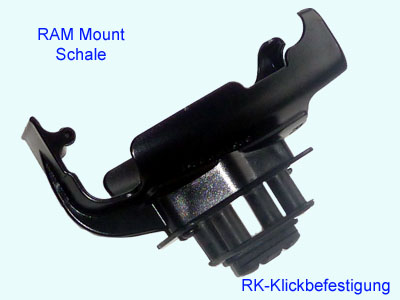

Hier ist an eine RAM-Mount Halteschale ein Klickadapter passend zum RK- (Rixen&Kaul) Klicksystem montiert.

Im Shop zu finden als Artikel: GA62-RAM-RK
Halterungen können auch mit kürzeren Dämpfern bestellt werden.

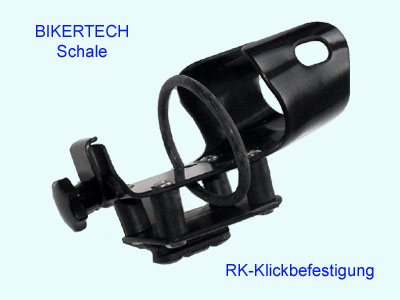

Hier ist an eine BIKERTECH Halteschale ebenfalls ein Klickadapter passend zum RK- (Rixen&Kaul) Klicksystem montiert.
Im Shop bieten wir ein Set mit der Standardschelle für Lenker und Vorbau als Artikel: GPS62-Set1 + GPS62-Set2 sogar mit Gummizugsicherung (Batteriefachöse / Lenker) GUM-SI.


3.

4.

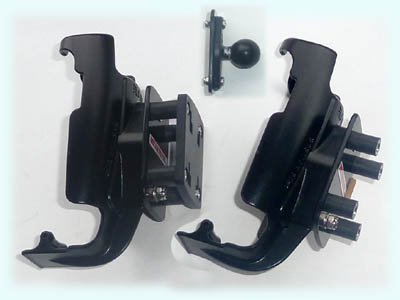

Wir fräsen Adapterplatten und montieren diese unter dieser zugekauften RAM-Mount Halteschale. Auf den Abstand: 30x38mm passen Klickadapter, oder auch andere RAM-Mount Teile. Auf den Abstand 28x28mm passen Schellen wir z.B. L4D, VSS wie hier, VSS-RK-  u.ä. Ähnlich wie im Bild im Shop als: GA62-RAM-AP

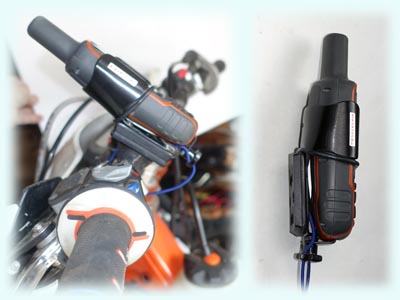

Für das QUICK-Fix System kann der Adapter AP-4QF-38 ohne Dämpfer verwendet werden.

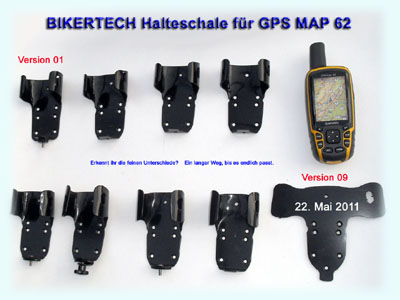

Auch für diese BIKERTECH Halteschale haben wir ein Biegewerkzeug angefertigt. Viele Versuche waren erforderlich, um die optimale Form zu finden. Unsere Schale hat den altbewährten Bohrungsabstand, um sie auf den Dämpfern vieler Schellen zu montieren, oder um einen Adapter rückseitig zu befestigen. Es ist kein Spritzgußteil, darum so klein wie möglich, um den gleichen Zweck zu erfüllen, wie die links gezeigten RAM-Schalen.


5.

6.

Eine Montage kann mit, oder ohne Gummidämpfer erfolgen. Im Shop ist es der Artikel: GA62-RAM

Eine ausführliche Beschreibung zu den Kugelbefestigungen findet ihr hier

Unter so eine Schale, könnten wir mit dem Adapter: XIR-4D-48mm auch eine direkte Aufnahme für eine 25mm Kugel montieren.

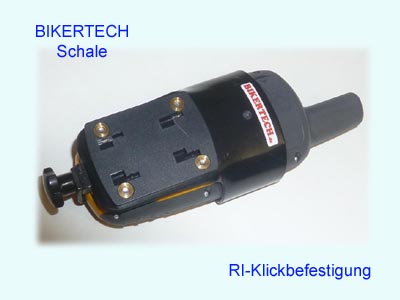

Hier ist an eine BIKERTECH Halteschale ebenfalls ein Klickadapter (Art. 1498), passend zum RI- (RICHTER) 4-Krallen Klicksystem montiert. Komplett mit Schelle als: GPS62-Set4.

Im Shop würde man einzeln dafür die Schale GA-62 und einen Klickadapter bestellen. z. B. 1498 wie im Bild, oder AP-4QF-38 für das neue QuickFIX-System.


7.

8.

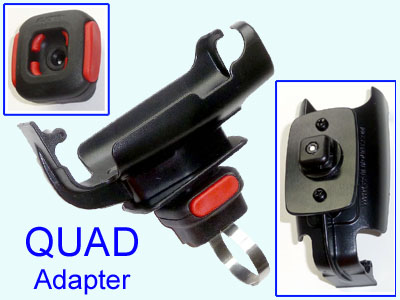

Seit Juni 2012 verbauen wir an sehr viele Halter auch den neuen QUAD Adapter. Siehe RK-QUAD.

Ohne Gummidämpfer kommt das auch gar nicht zu hoch und ist recht einfach mit Druck einzurasten. Bei diesem System ist keine Spange notwendig, weil es sehr gut und recht spielfrei gefertigt ist.

Im Shop als Artikel: GA62-RAM-QUAD

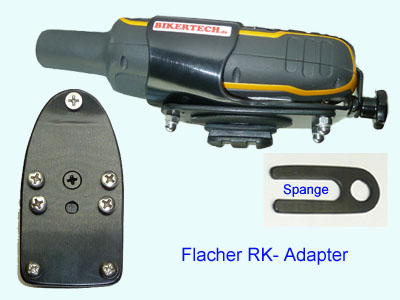

An unsere Halteschale könnt ihr diese Adapterplatte schrauben. Auch einzeln auswählbar, z.B.  als Artikel: AP-62-RK, oder beim Artikel: GPS62-Set6.

Nun steht eine RK-Klickbefestigung zur Verfügung. Sucht euch eine passende Schelle.  Z.B fürs Motorrad: P4-Klick-2 oder für’s Mountainbike die RK-Klick-U. Mit einer Fixier -Spange sitzt alles fast so stramm, als wenn ihr die Schale fest auf eine Schelle verschraubt habt.


9.

10.

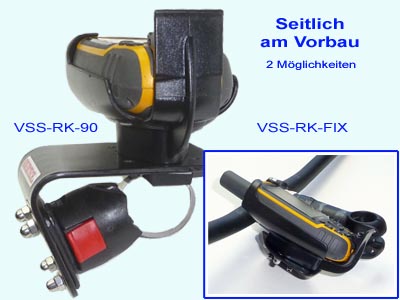

VSS steht für: Vorbau Schelle seitlich. Klick ins Bild für Details.
Links die Schelle VSS-RK-90 und komplett mit der Schale für das GPS62 als GPS62-Set7. Das Gerät liegt 2cm über dem Vorbau.
Im Kleinen Bild das Komplettset Artikel: GPS62-Set5 mit der Schelle:  VSS-RK-FIX, die etwas Neigung hat. Hier liegt das Gerät noch tiefer

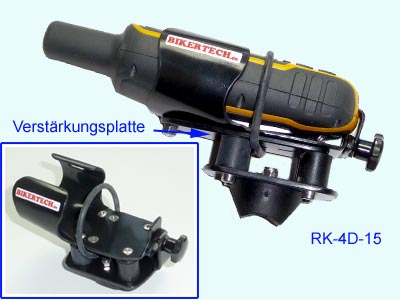

Zur weiteren Verstärkung ist hier unter der Schale die Platte AP-GA62 montiert. Und das ganz fix verschraubt mit der Schelle RK-4D-15. Eine sehr stabile Lösung...

Grundsätzlich solltet ihr ein Gerät sichern. z.B. mit GUM-SI-0


11.

12.

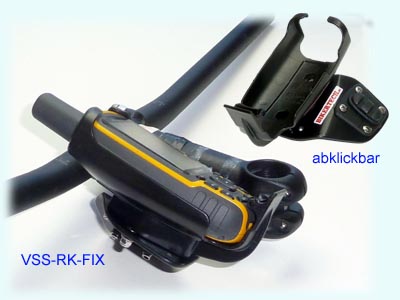

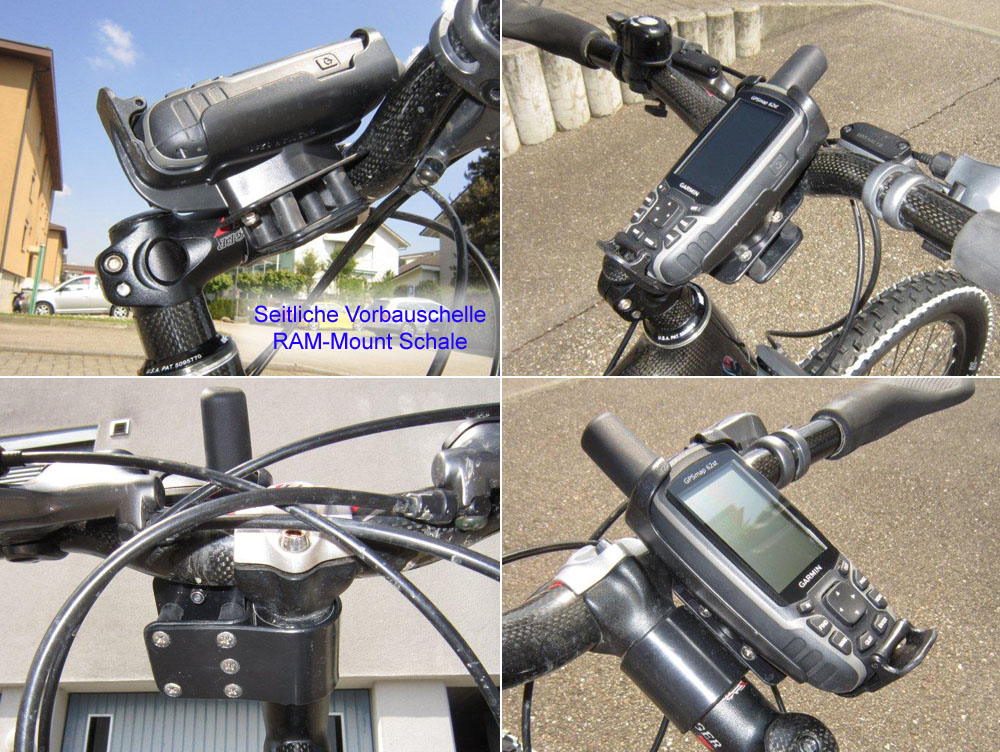

Auf die Schelle VSS-RK-FIX, für die seitliche Montage am Vorbau , ist hier die RAM-Schale montiert. Die Schelle muss dann aber OHNE-4D ohne Dämpfer bestellt werden.

Im Shop als fertiger Artikel GPS62-Set5, bzw. GPS62-Set8, wenn ihr eine vorhandene RAM-Schale nutzen möchtet.

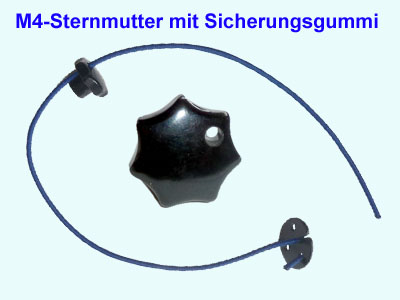

Wer mal vergisst die Sternmutter richtig fest zu drehen, kann dort ein Loch für eine Sicherung hinein bohren.

Wir bieten diese komplette ”Einheit” als GUM-SI-Stern an.
Das Gerät selbst sichert ihr am besten mit: GUM-SI o.ä.


13.

14.

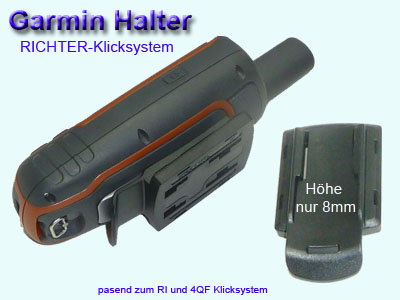

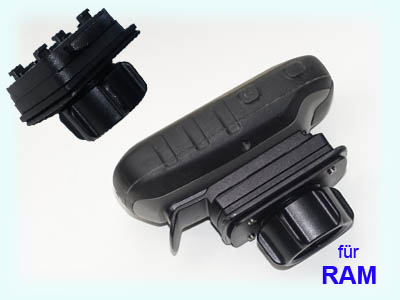

Mit diesem Adapter könnt ihr eurer GPS 62, 64 und ähnliche Garmingeräte mit der rückseitigen Aufnahme auf jedes 4-Krallensystem aufklicken. Z.B. die stabile RK-1642
Auch für Schellen mit dem QuickFIX System geeignet, wie RK-4QF.

Im Shop als Artikel: RI-Garmin (zwei Teile sind hier miteinander verklebt)

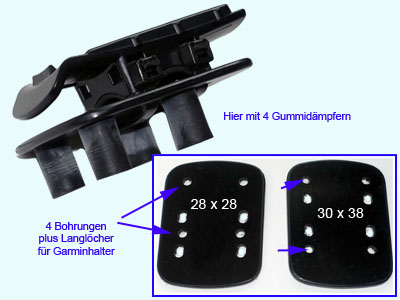

Noch stabiler als Bild 13, weil aus einem Stück gefertigt, ist unser Adapter AP-Co-Or, mit der originalen Garmin Halterung.
Hier sind 4 Dämpfer (GD-10) montiert. Damit könnt ihr das Gerät vielseitig montieren.
Mit dem Abstand 28x28mm passend für die L4D Schellen, oder bei 30x38mm für RAM-Adapter oder andere. ...


15.

16.

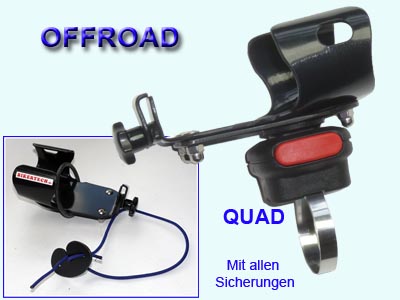

Ein Komplettset mit allen Sicherungen und der stabilsten Schelle.

Im Shop jetzt endlich als Artikel: GPS62-Set9
Eine etwas “abgespeckte “ Version seht ihr im nächsten Bild.

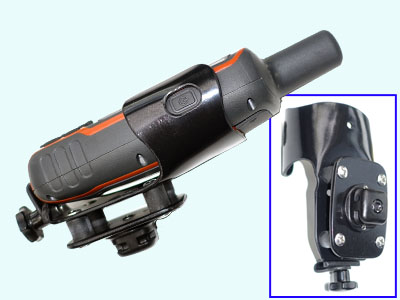

Unter der BIKERTECH Halteschale GA-62, ist hier der Adapter QUAD-38 mit kurzen (10x10mm) Dämpfern direkt an der Schale montiert. Siehe Artikel: KURZE-4D.
Im Bild 15 liegt der Schwerpunkt durch die Verstärkungsplatte noch weiter Richtung Gerätemitte..


17.

18.

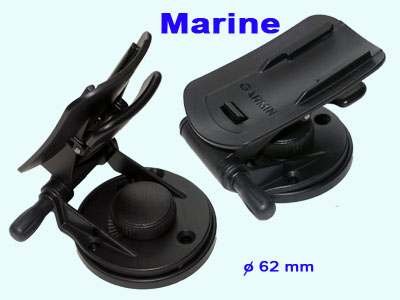

Ein Halter für glatte Flächen wie das Cockpit im Roller, KFZ, auf der Harley, oder auf euer Motoryacht, bzw. im Flugzeug.

Den Halter Garmin-2 könnten wir an unseren BMW-zentral, oder LC8-zentral Halter montieren. Spezielle Adapterplatten können wir anfertigen

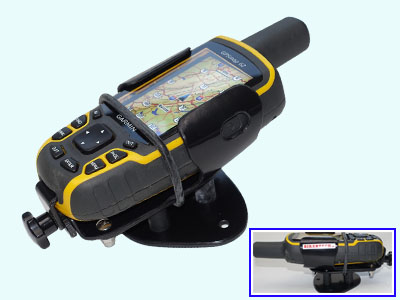

Unter der BIKERTECH Halteschale GA-62, ist hier der verschraubbare Adapter DEM-1, mit 4 dünnen Dämpfern montiert. 28x28, oder 30x38 mm Lochabstand ist möglich für die Montage. Der Gummiring GU-GA-60 sichert das Gerät zusätzlich.


19.

20.

So wie hier ein OREGON 600 eingeklickt ist, passt natürlich auch ein GPS 62 / 64. Der XIR-4-Krallen Adapter kann direkt auf eine 25mm Kugel (ohne O-Ring) gedrückt werden. Mit der Überwurfmutter kann die Stärke der Klemmung eingestellt werden. Im Bild 13 ist der Artikel: RI-Garmin gezeigt, der für die Geräteaufnahme dient.
Klick ins Bild für Details. Noch stabiler ist der Adapter vom Bild 23.

Tipp:  Verwendet immer eine Sicherung für das Gerät.
(die Teile sind nur verklebt und es könnte sich ja mal etwas lösen...)

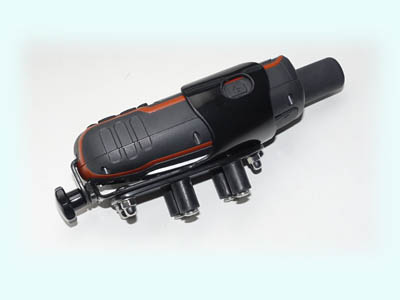

Unter der Halteschale GA-62, ist hier zur Verstärkung der Adapter AP-62-4D montiert. Klickt ins Bild für Details.

Das Gerät selbst, sichert ihr am besten mit: GUM-SI o.ä.

Und die für die Rändelschraube gibt es: GUM-SI-Stern. (s. Bild 12)

Wollt ihr es noch flacher?  Dann bestellt: KURZE-4D


21.

22.

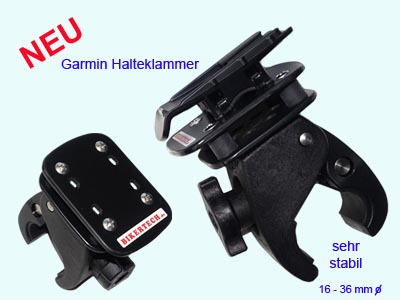

Der Kopf ist bei dieser RAP-400-Garmin Schelle nicht drehbar, wie bei der enfacheren CLIP-Garmin Schelle. Sie ist aus einem COMPOSIT Material gefertigt, wodurch sie äußerst stabil ist !
4 kurze Gummidämpfer schonen das Gerät. Sie kann komplett mit wenigen Handgriffen entfernt werden und passt perfekt am Lenker bis 32mm (Lt. Hersteller bis 38mm)
Im Shop als Artikel: RAP-400-Garmin.
Soll die Schelle am Vorbau und nicht am Lenker montiert werden, dann bitte eine Anmerkung bei der Bestellung machen, damit wir die entsprechend gefräste Adapterplatte montieren.

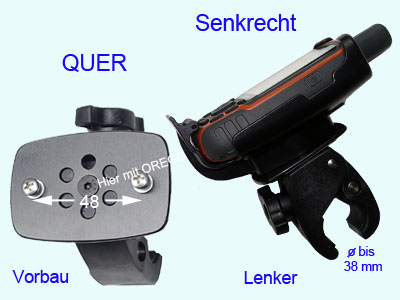

Sehr stabile Schelle, wahlweise mit einer RAMMOUNT Halteschale.

Wg. der Ausrichtung, müsst ihr genau angeben, wo die Montage erfolgen soll und wie das Gerät betrieben werden soll.

Jetzt neu im Shop als: RAP-400-48mm, mit der Auswahl von unterschiedlichen Schalen. (So etwas gäbe es auch für z.B. iPhone)


23.

24.

Ein Garmin Oregon, GPS 64, eTrex 30 u.ä., wird hier direkt auf eine stabile RAM-Schelle montiert. Links im Bild ist es die nicht schwenkbare Schelle: RAP-400-Garmin. Ihr gebt die Ausrichtung an.

Rechts ist das Oberteil butterweich schwenkbar und damit sehr schön  der Ablesewinkel einstellbar, weil wir eine SONDERKUGEL montieren, die nicht stark gummiert ist. Artikel: XIR-Garmin.


Mit folgenden Artikel auch realisierbar: XIR-4-Krallen und 1641-Co-Or bzw. RI-Garmin

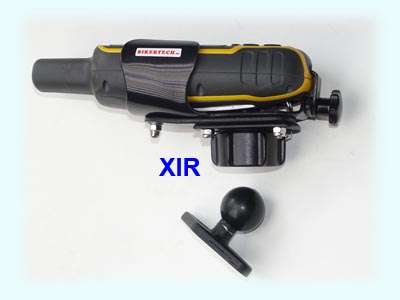

Hier ist der neue AP-62-XIR Adapter an der Schale montiert. Ihr könnt das GPS direkt auf eine 25mm Kugel aufsetzen und braucht kein RAM-Mittelteil.

Bei glatten Kugeln kann man das Gerät sehr leicht und weich verstellen. Bei einer gummierten Kugel wird dafür mehr Kraft benötigt.

Man kann es um ca. 45° in alle Richtungen anwinkeln.

25.

26.

Welche Einzelteile hier verbaut sind, seht ihr, wenn ihr in das Bild klickt.
Die Schelle RK-1642 ist sehr stabil und mit dem Edelstahlband auch offroadtauglich.
Eine Sicherung mit einem Gummizug wir hier: GUM-SI-0 und dem Ring: GU-GA-60 ist empfehlenswert. Dann hängt euer Gerät so wie hier in der Sicherung.

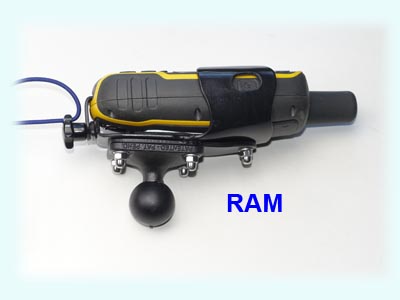

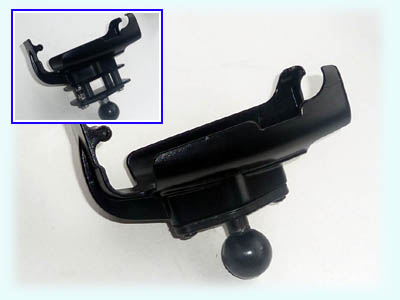

Ähnlich Bild 20, aber es ist eine RAM-Kugel montiert. Klickt auch hier ins Bild für Details. Mit dem Gummiring wird das Gerät in der Halteschale gesichert. Der Gummizig sicher hier die Rändelschraube (GUM-SI-Stern) und wer den Gummizug noch durch die Batteriefachschlaufe zieht und um den Lenker führt, wird eigentlich sein Gerät und keine Einzelteile verlieren.
Wer hier kein RAM-Mittelteil nutzen möchte, kann auch einen XIR Adapter nutzen.Oder z.B. die Klemmplatte RF-3830-XIR - u.ä..


27.

28.

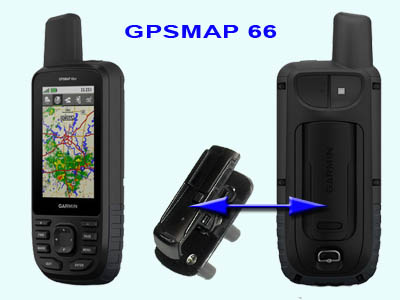

Schon wieder ein neues Gerät mit einer anderen Form. GPS MAP 66
Wir haben auch dafür eine eigene Infoseite eingerichtet und werden auch eine spezifische Halteschale und auch diese anbieten.
Denn noch gibt es auch von RAM Mount keine Schale für das 66er.
Die Befestigung an der rückseitigen Schiene mit der “Fahrradhalterung” ist aber beim GPS-66 auch gegeben.
(Klickt ins Bild, um zur neuen INFO Seite zu gelangen).

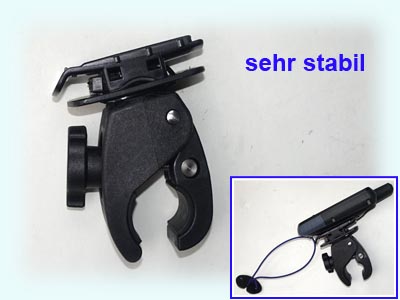

Die Schelle RAP-400-Garmin ist sehr stabil und kann jetzt auch ohne Gummidämpfer bestellt werden. (Neu seit Mai 2020)

Eine zusätzliche Sicherung für das Gerät ist immer zu empfehlen.
Siehe: GUM-SI-0


20.

30.

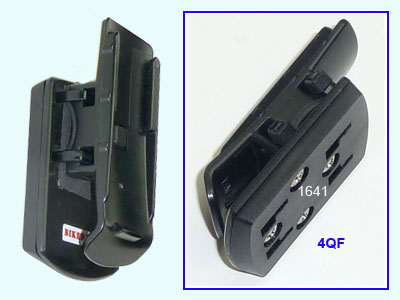

Noch stabiler als der (zweiteilig verklebte) RICHTER Adapter aus
Bild 13, ist unser Artikel: 1641-Co-Or, der mit der original (einteiligen) Garminhalterung aufgebaut ist.
Lässt sich auf alle 4-Krallen Systeme aufklicken - auch 4QF

Eine schöne, kompakte Schelle dafür wäre der Artikel: VL-4QF.
Eine Schelle mit Edelstahlbandbefestigung wäre die: RK-1642

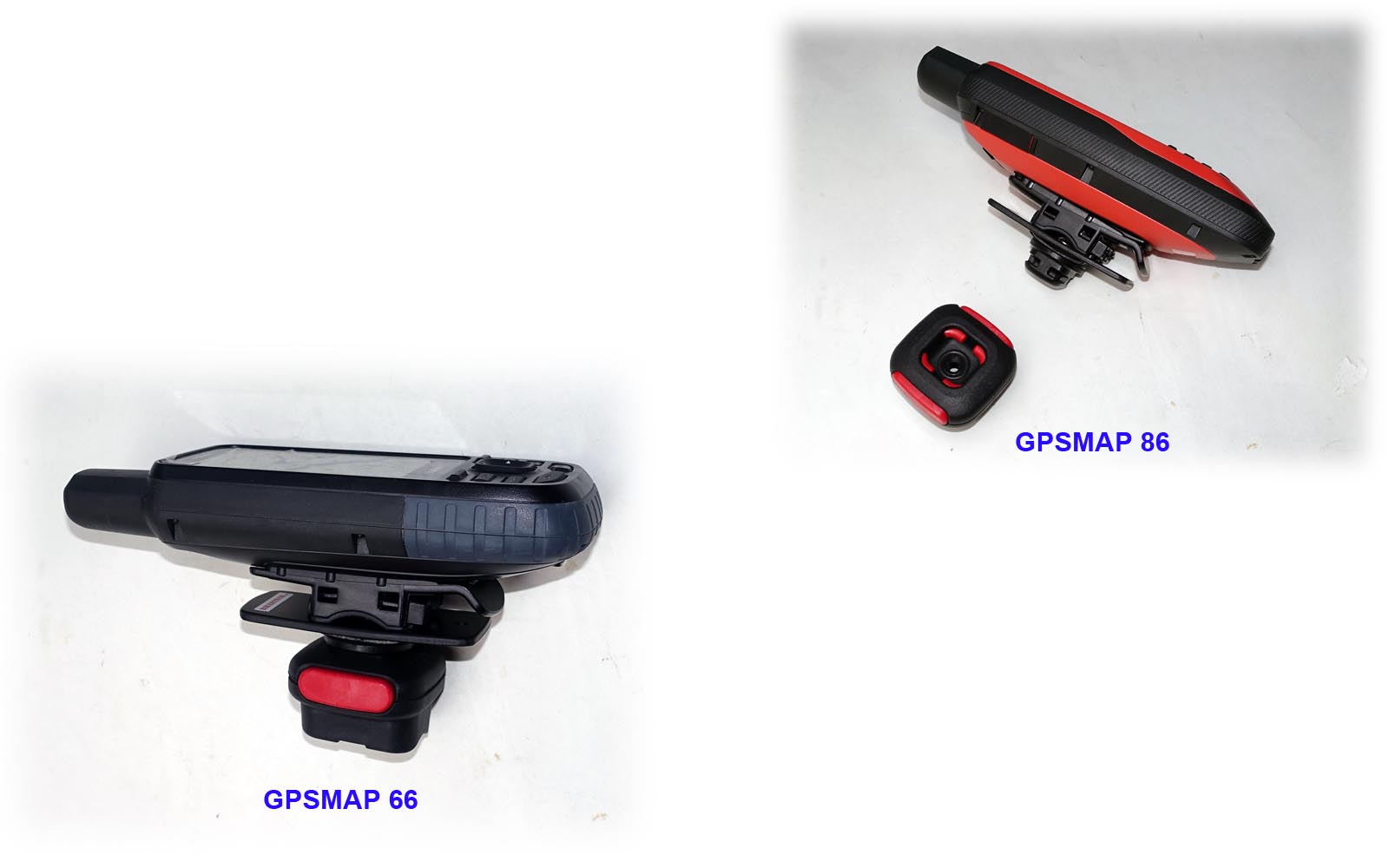

Diese Art der Befestigung ist schon fast in Vergessenheit geraten.

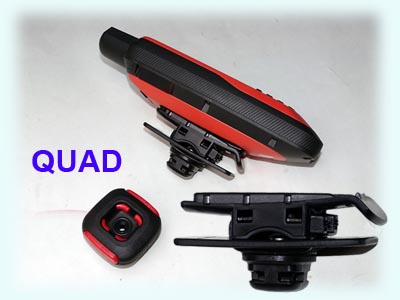

Wir haben die originale Garminfahrradhalterung sicher auf einer Platte montiert und mit einem QUAD-Adapter versehen.

Garantiert nur bei BIKERTECH zu finden!  Artikel: QUAD-Garmin-1
Im Bild ist mal ein GPS 86 aufgeklickt.


31.

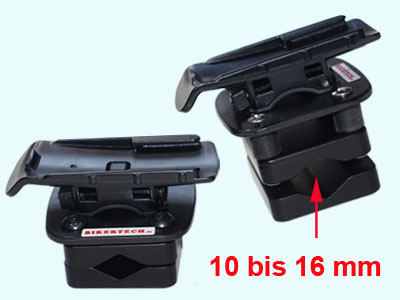

Beim Artikel: RF-Klemme-Garmin, ist die originale Garmin Halteklammer auf die RF-Klemme-3830 montiert. Es gibt auch eine Ausführung mit Gummidämpfern. Die 50mm breite, aus ALU gefräste und schwarz eloxierte Klemme, kann an kleinen Durchmessern bis gut 16mm montiert wedern. Bei Durchmessern unter 12mm müsstet ihr Gummifolie unterlegen.

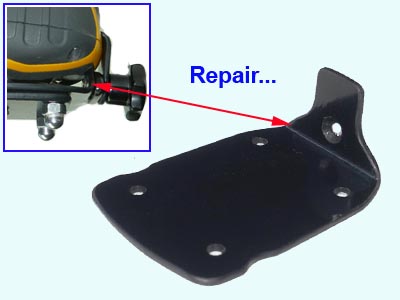

Sollte euch doch einmal der untere Teil an der BIKERTECH Halteschale abbrechen, muss nicht die komplette Schale ersetzt werden. Mit dem Artikel GA-62-Repair sollte eine Reparatur möglich sein. Die Löcher sind wg. der Materialdicke entsprechend versetzt.

Die Schrauben müssen 2mm länger sein. Bitte bei einer Bestellung die gewünschte Länge angeben.


Es tut uns Leid, dass die Auswahl so groß ist ;-)

Aber noch sind sicher nicht
alle Möglichkeiten aufgezeigt.


Diese Seiten werden wir sicher immer wieder erweitern.

Bald findet ihr hier andere Kombinationen aus dem großen “LEGO-Baukasten” ;-)
