Zentrale Montage oberhalb der Instrumente wie hier an der 1200 GS bis Bj. 2007 (Alternative siehe Bild Nr. 12+37)

Zum Artikel - Klick

Für die Modelle ab 2008 - ab Bild 15
Und jetzt die BikePenR Halter Info im Bild 38
Oder die von Navihalter.de -
MCE-BMW-xx - siehe Bild 39+40

Der Abstand der Gummidämpfer ist 38 mm waagerecht und 30 mm senkrecht.
Der BMW-zentral Halter ist aus 3mm Kunststoff in Handarbeit gefertigt.

Klick - für mehr Info

Bilder unvollständig? - Aktualisiert zuerst eure Browser Anzeige (F5) - Vieles ist neu !

Fast 40 Bilder ! -  Bitte weiter nach unten scrollen und evtl. mit der Bild Nr. anfragen


1.Halter BMW-zentral

2.Demontagesetverstellbarer WinkelHalter BMW-zentral

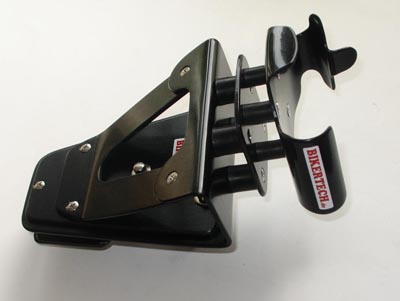

    Der BMW-zentral Halter wird aus 3mm Kunststoff gefräst. Hier mit aufgesetzter Adapterplatte, vier zusätzlichen Dämpfern und einer TOMTOM-One Schale - fest verschraubt. (auch abklickbar möglich)

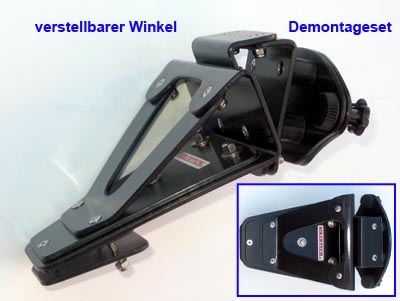

    Der BMW-zentral Halter mit verstellbarem Winkel BMW-WI und einem Demontageset DEM-2 mit Rändelschrauben zur Befestigung.


3.

4.

    Mit dem Adapter BMW-Z3 ist ein Gelenksockel aufgesetzt. Alle PDA-Schalen mit 4-Krallenraster lassen sich so aufklicken.
    Auch die Extrem Halterung
    Z100-Klick für das BECKER Crocodile.. Durch die Adapterplatte kommt das Gerät etwas höher.

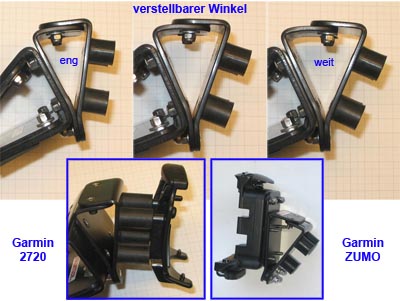

    Postionen bei Verwendung des Winkels BMW-WI. Kleinere Fahrer haben damit weniger Reflexionen auf dem Display. Kann aber nur fest eingestellt werden. Ein Gelenk dagegen auch im Fahrbetrieb. Durch die Langlöcher, kann der Halter auch wie hier im Winkel verändert werden.


5.

6.

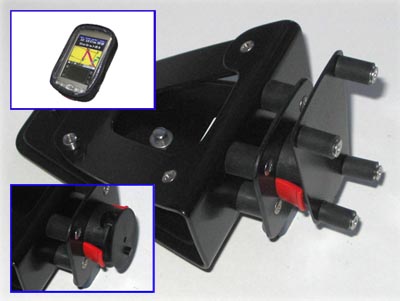

    Hier ist die Adapterplatte AP-RK-38_30 für das RK-Klicksystem verbaut. Aufgeklickt ist der Artikel: GPS-Tasche-Klick. Darauf könnte z.B. eine PDA-Tasche montiert werden. Üblicherweise mit einer Taschen-Platte zur inneren Verstärkung.

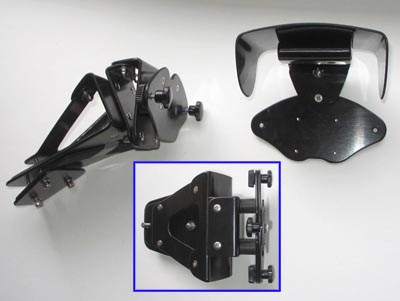

    Halterung für TomTom Rider I - mit Winkel, Demontageset und Extremklammer sowie aufgesetzter Sonnenblende


7.

8.TomTom Schale

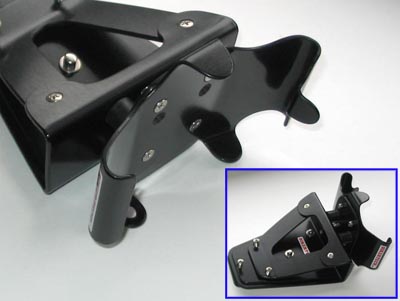

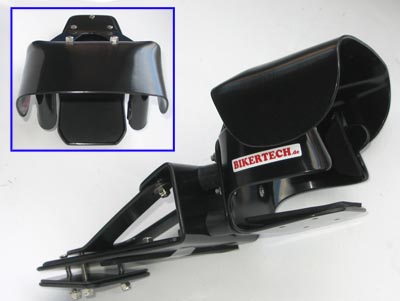

    Fest montierte Halteschale für altes TomTom Go 500. Eine Adapterplatte zur Anpassungen der Abstände war hier erforderlich.

    Das Demontageset könnte man hier selbstverständlich nachrüsten.


    Fest montierte Halteschale für neues TomTom GO 720. Eine Adapterplatte zur Anpassungen der Abstände ist erforderlich.
    38_30 mm zu 30_38 mm
    Ohne Gelenksockel kann eine Blendung auftreten.


9.Gelenksockel

10.Gelenksockel

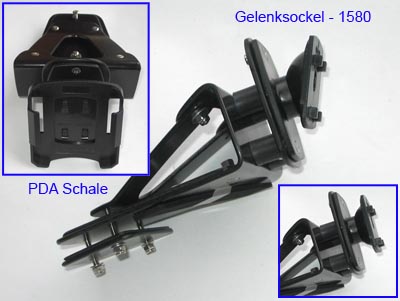

    Hier ist auf einer weiteren Adpaterplatte über 4 Dämpfer wieder der  schwenkbare Gelenksockel Fab. RICHTER montiert.
    Der Artikel heißt:
    BMW-Z3 hier mit einfacher PDA-Klickschale

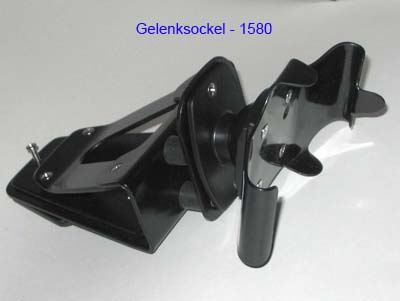

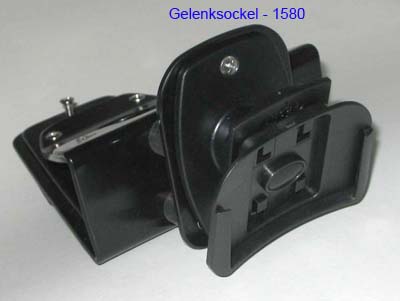

    Hier ist ebenfalls auf einer Adpaterplatte über 4 Dämpfer ein schwenkbarer Gelenksockel Fab. RICHTER montiert.
    Der Artikel heißt:
    BMW-Z3 hier mit BIKERTECH Schale Tom-720


11.

12.

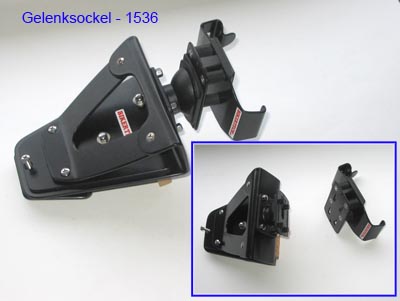

    Hier ist statt der Dämpfer, der neue RICHTER Gelenksockel-Adapter 1536 montiert (dreh und schwenkbar). Hinter die Schale für das kleine NÜVI-350 ist AP-Klick mit 4 Dämpfern montiert.

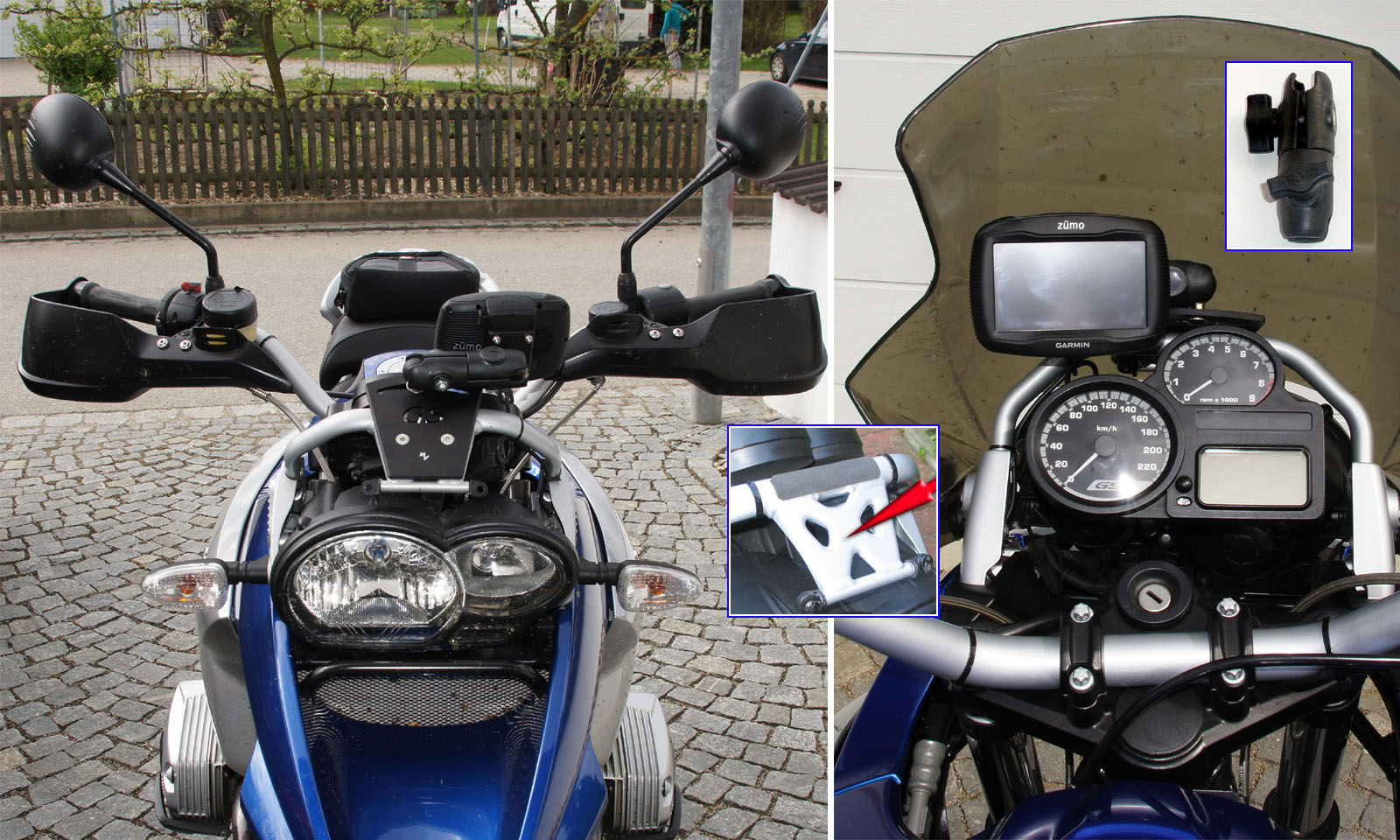

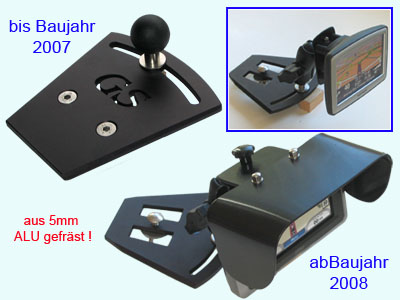

    Im Vergleich zu den anderen Haltern, ist dieser aus 5mm Alu gefräst und mit einer verschiebbaren RAM-Kugel versehen. Ab Bj. 2008 ist ein anderer Halter zu verwenden. Bis Bj. 2007 passt auch der oben beschriebene, altbewährte BIKERTECH Halter BMW-zentral, oder eben dieser aus Aluminium: MV-BMW-07 bzw. MV-BMW-08
    Nur noch Restbestände verfügbar - bitte anfragen.
     Ein Montagebild
    hier.


13.

14.

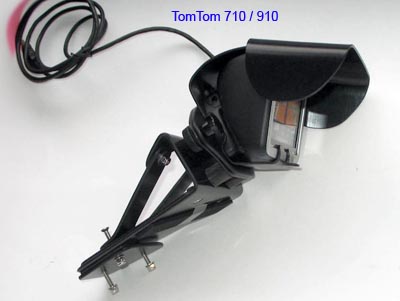

    Hier ist der Halter für ein Tom-710 bzw. TomTom 910 montiert. Da das Gerät hinten schräg ist, ist kein weiterer Winkel erforderlich. Mit dem Demontagekit, kann alles schnell abgenommen werden. Die obere Platte gleicht unterschiedliche Bohrungsabstände aus.

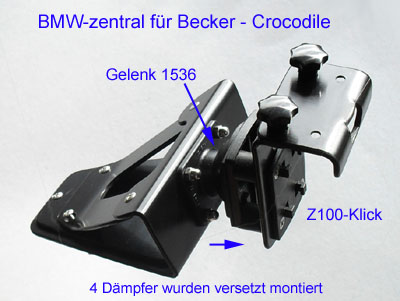

    Hier ist der Z100-Klick Halter aufgesetzt. Die 4 Gummidämpfer des BMW-zentral Halters sind weiter vorne montiert, um die Schwingungen so gering wie möglich zu halten. Um die Neigung auch während der Fahrt zu verändern, dient das Gelenk 1536.
    Ingesamt müssten dazu 3 Teile bestellt werden.


15.

16.

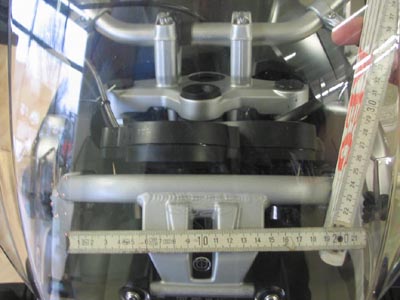

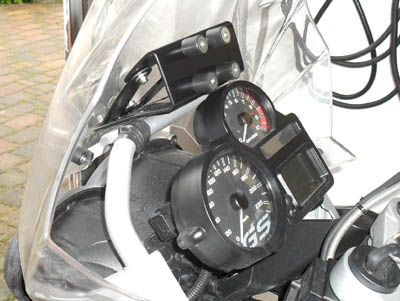

    Ab Baujahr 2008 wurde das Cockpit der 1200 GS etwas verändert. Es gibt zwei kleine Erhebungen und nur ein Loch dazwischen.
    Wir haben einen darauf angepassten Halter entwickelt, mit dem alle oben gezeigten Montagen auch möglich sind.
    Der Abstand der Befestigungslöcher ist ebenfalls 38 mm waagerecht und 30 mm senkrecht.


    Unser Halter BMW-zentral-08 wird mit einer zentralen Schraube befestigt, wie auch der Halter mit RAM-Kugel im Bild Nr. 12. Fixiert wird er durch die 2 Aussparungen und das aufgeklebte Moosgummi. Wer sich die Sicht auf den Drehzahlmesser nicht einschränken möchte, weil er evtl. eine Gerätehalterung montiert, die tiefer als die Dämpfer ragt, sollte sich die unteren Bilder anschauen.


17.

18.

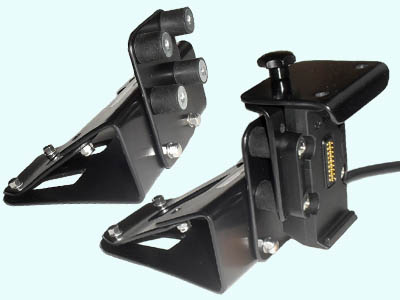

    Der BMW-zentral-08 Halter mit montierter Adapterplatte AP9_38-30, die das GPS um 3cm höher bringt. Im rechten Bild ist der zweiteilige Zusatz Haltewinkel ZUMO-660-SB und eine Garminhalterung für das ZUMO 660 montiert.
    Im Shop könnt ihr beim Artikel:
    BMW-zentral-08 wählen, ob mit oder ohne Erhöhung.

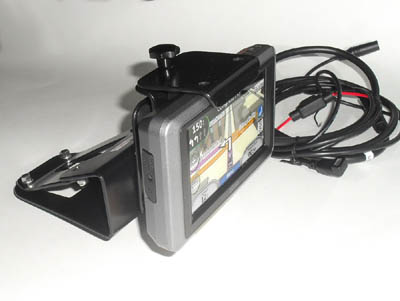

    Komplett mit ZUMO 660. Durch die 3cm Erhöhung wird der Drehzahlmesser nicht zu sehr verdeckt.

    Die Halterung wird in Kürze auch im Shop aufgenommen - vorab per Mail anfragen (Sept. 2010)


19.

20.

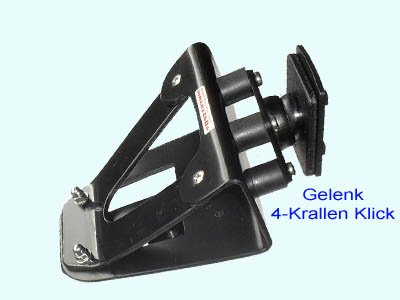

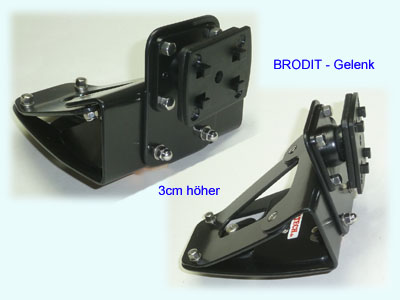

    Hier ist das Broditgelenk BR-213018 montiert. Es könnte ein Cradle für das Becker Z100 Crocodile, oder viele PDA Halterungen von HR-RICHTER aufgeklickt werden. Alternativ kann man die Montage auch wie im Bild 14 vornehmen.

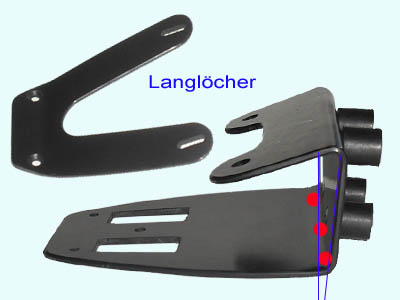

    Jeder BMW-zentral Halter verfügt über Langlöcher, um den Ablesewinkel optimal einzustellen - (abhängig von der Fahrergröße). Das ist in einem gewissen Bereich möglich. So wie hier gezeigt, könnt ihr auch mit Heißluft die untere Kante erwärmen, und dann noch einfacher aufbiegen. Der Kunststoff ist sehr flexibel und biegsam.


21.

22.

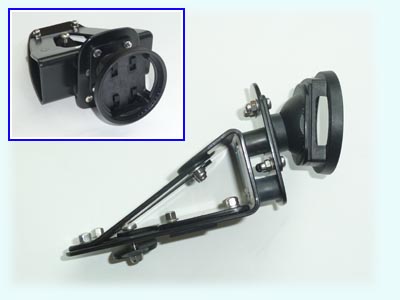

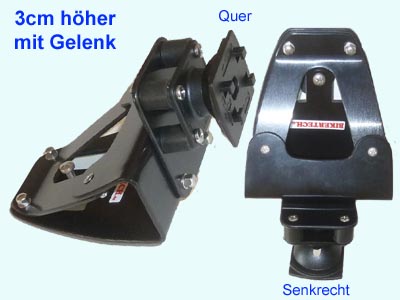

    Hier ist das einfache Richtergelenk 1536 an der Adapterplatte AP9_38-30 montiert.

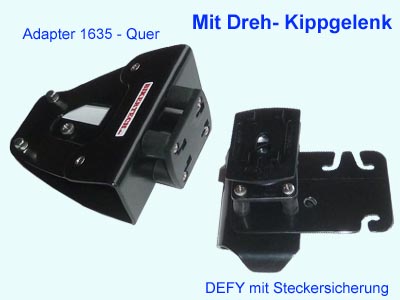

    Auf den Lochabstand der Gummidämpfer (38x30 mm) passt genau die Adapterplatte 1635. Das Motorola DEFY-Set2 kann direkt von der Seite aufgeklickt werden. Hier ist zusätzlich die Kabelfixierung DEFY-Steck montiert.


23.

24.Klick für ein Detailbild

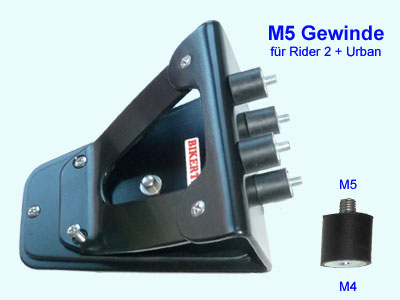

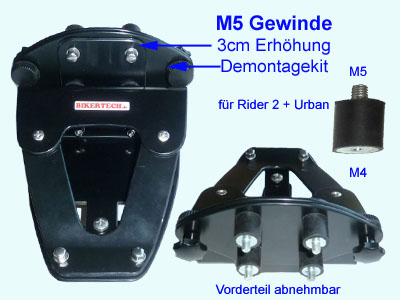

    Statt der “normalen” Gummidämpfer kann auch der Artikel: OHNE-4D (also keine Dämpfer) bestellt werden und zusätzlich dann der Gummidämpfersatz mit dem M5 Gewinde - GD-15-M5.
    Die Dämpfer dreht ihr direkt in die TomTom Halterung und montiert danach das ganze am
    BMW-zentral Halter - wie hier


    Hier ist am BMW-zentral-08 Halter die 3cm Erhöhng montiert und zusätzlich ein breiter, demontierbarer Adapter (Demontageset). Das montierte Gerät, wird nach dem Lösen der Rändelschrauben einfach mit der äußeren Platte abgenommen. Wer das so bestellen möchte, kann sich auch auf diieses Bild beziehen und den Artikel: MEHRPREIS für 110 Euro bestellen.


25.

26.

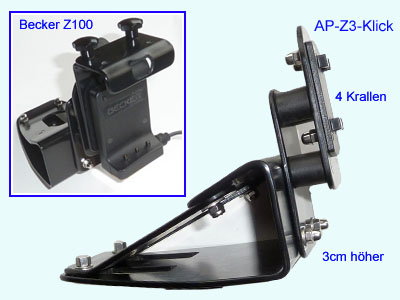

    Hier ist am BMW-zentral-08 Halter die 3cm Erhöhng montiert und zusätzlich die AP-Z3-Klick Adapterplatte die für eine 90 Grad drehung sorgt. Damit stehen die Befestigungslöcher 30mm waagerecht und 38mm senkrecht zur Verfügung.
    Auf den 4-Krallen Klickadapter passt
    Z100-Klick für das Becker Crocodile und ähnliche Geräte.

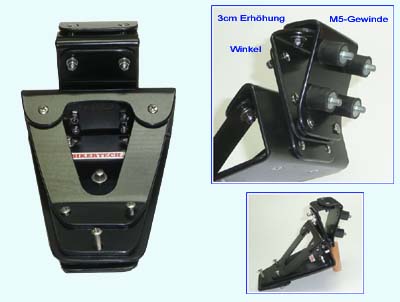

    Am BMW-zentral Halter ist hier die 3cm Erhöhung und der Winkel BMW-WI montiert. Die M5-Dämpfer werden vor der Montage des Winkels in das Cradle vom Rider Urban eingedreht.
    Angebot: Schickt uns euer Cradle und wir montieren alles für euch.

    Klickt ins Bild für eine Detailansicht. Hinweis: Die Scheibe kann evtl. nicht in die flachste Position verstellt werden.


27.

28.

    Der BMW-zentral-08 Halter kann auch ohne die Gummidämpfer aufgebaut werden. Bestellbar mit Artikel: OHNE-4D. Die Dämpfer könnten an dem Teil sitzen, dass hier aufgeklickt wird. Navitasche oder vielleicht eine iPhonebox.
    Im Bild rechts das gleiche mit Dämpfern aufgebaut.

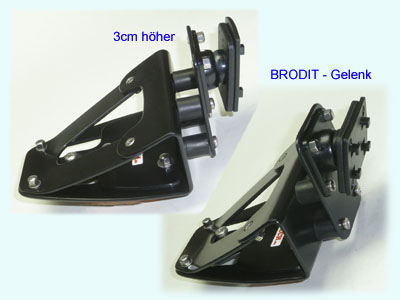

    Hier ist ebenfalls das stabile Broditgelenk BR-213018 montiert.
    Mit einer zentralen Schraube kann es fixiert werden.

    Wünscht ihr Detailbilder, mailen wir die auf Anfrage gerne zu.


29.

30.

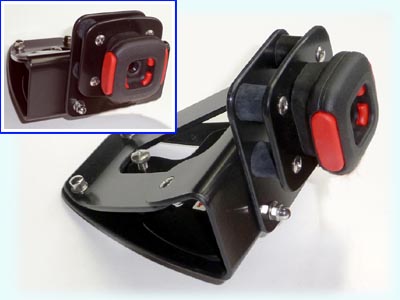

    Auf den BMW-zentral-08 Halter ist die 3cm Erhöhung und die Platte vom Artikel: AP-QUAD-38 montiert. Somit steht der neue QUAD Adapter zur Verfügung, in den Geräte um 90 ° verdreht eingeklickt werden können. Wie z.B. die Halteschale: GA-MONT-QUAD, oder eine HANDY-Tasche-QUAD.

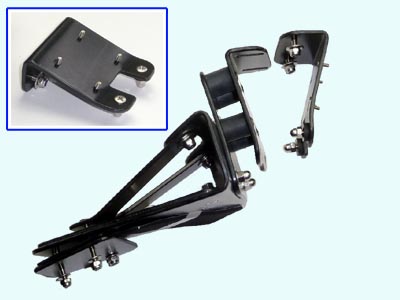

    Am BMW-zentral Halter ist hier die 3cm Erhöhung und der Winkel BMW-WI montiert. An den M3 Schrauben kann das Cradle für ein TomTom Rider 1 montiert werden. (Ähnlich Bild26.)


31.

32.

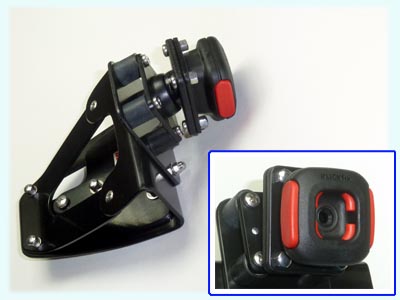

    Wie im Bild 29, aber hier mit einem Gelenk. mit dem Adapter BR-QUAD.

    Optomal für das NK-Set5-QUAD.


    Die Verstärkungsplatte aus dem BMW-zentral-08 Halter hat genau diese Form. Die Reststücke (nach dem Ausfräsen), werden hin und wieder von der Künstlerin Karin Uthoff weiter verarbeitet.

    Ein Beispiel gefällig? Dann klickt
    hier, oder ins Bild.
    Auf eingeweichtem Aquarellpapier von 290g/m², wurde das Bild mit einer Stockpresse geprägt und dann von Hand bemalt.
    Evtl. bald mehr...


33.

34.

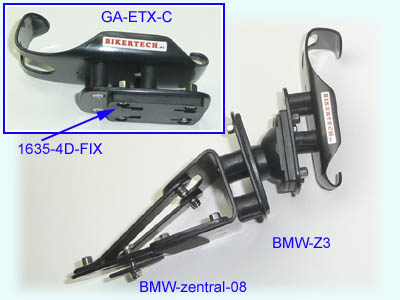

    Hier ist auf den BMW-zentral-08 Halter das GelenkBMW-Z3 montiert. Die Schale für das Garmin eTrex ist auf den Adapter 1635-4D-FIX montiert und kann so schnell an Fahrrad geklickt werden.


35.

36.

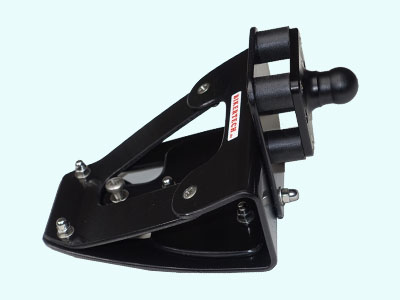

    Hier ist auf den BMW-zentral-08 Halter der  Adapter BR-Kugel-17mm mit 17mm Kugel montiert. So lassen sich viele KFZ Halter aufklicken.

    Andere Ausführungen könnt ihr gerne mal anfragen.

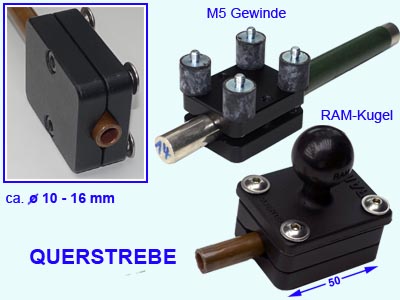

    Ihr habt eine Adventure mit der 16,3mm Querstrebe?
    Auf die
    RF-Klemme-M5 könnt ihr direkt einen TOM Halter (Cradle) montieren. Oder auf die Innengewinde von der RF-Klemme-3830, einen Garminhalter, wie z.ZB. für das ZUMO 660, oder 590, 550 u.ä..
    Andere Adapterplatten dazu einfach mal anfragen. Auch Klickadapter für euer Smartphone sind möglich.


37.

38.

    Hatten wir auch mal im Programm für die älteren 1200GS. Aus ALU gefräst + eloxiert: 25mm Kugeln für das Cockpit: RF-BMW-07 + RF-BMW-08

    Das wäre eine Alternative zu den Haltern aus Bild 12.

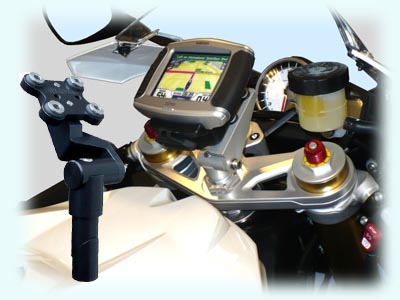

    Das ist der Halter: GTB-xx von BikePenR für die BMW S1000 RR / HP4

    Es gibt eine Vielzahl dieser Halter für die unterschiedlichen Modelle.
    Auch für die S- + K-Modelle wie K1200S, K1600GT, R Nine T usw..

    Informiert euch dort im Detail auf der
    Anwendungsliste des Herstellers und schickt uns eine Anfrage / Bestellung mit der exakten Bestellbezeichnung.
    Stellt bitte vorher sicher, dass der Halter zu eurem Modell passt.

    Ob schwarz eloxiert oder blank, hier ist eine Liste der Verfügbarkeit.


39.

40.

    NEU hier seit 2019 - Diese Halter aus Metall, werden wir zukünftig statt der Artikel BMW-zentral Halter verkaufen.

    Seitdem wir die Firma

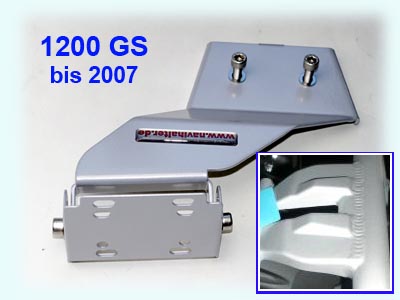

    www.navihalter.de übernommen haben, bieten wir natürlich auch diesen schwenkbaren Halter für die 1200 GS an: MCE-BMW-12-1
    Gefertigt aus Metall und silberfarben pulverbeschichtet.

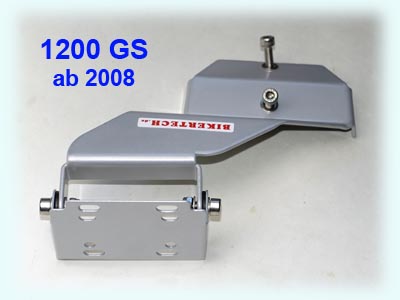

    NEU hier seit 2019 - Diese Halter aus Metall, werden wir zukünftig stat der Artikel BMW-zentral-08 Halter verkaufen.

    Für die Baujahre ab 2008 ist nur noch ein Schraube zur Klemmbefestigung erforderlich. Ansonsten, wie das Vorgängermodell. Gummidämpfer lassen sich auch beim Artikel
    MCE-BMW-12-2 gleich mit auswählen.





Es gibt viele Möglichkeiten alles zu kombinieren...

wird fortgesetzt


zurück zu:

Ihr seht, es gibt reichlich Möglichkeiten. Nun müsst ihr sie im Shop nur noch richtig zusammen stellen.
Klickt in die Links unter den Bildern, oder sucht im Shop nach:  zentral, Gelenk, Brodit, Klick o.ä.
